PP雨水收集模块设计计算怎么做?有效容积、布置、荷载与抗浮核对

PP模块设计计算分四步做:先按项目资料定设计有效容积,再把容积换算成模块数量与布置,然后分别复核荷载与抗浮,结尾核对管口标高和检修条件。本文说明每一步的依据、常见口径错误和资料清单,估算结果用于前期沟通;容积取值与结构结论以设计单位、地勘和施工图为准。
本文目录

    直接回答:PP模块蓄水池的设计计算分四步做:先按项目资料确定设计有效容积,再把容积换算成模块数量和布置方案,然后分别复核荷载与抗浮,结尾核对管口标高和检修条件。模块供货方能够提供的是规格参数、布置预案和核对支持;有效容积取值、荷载与抗浮的最终结论,以设计单位计算、地勘资料和施工图为准,不能用产品参数直接代替。

    先分清两个口径

    模块外形体积乘以孔隙率,只是蓄水能力的上限口径,不等于设计有效容积——还要扣掉管口高度、检修空间和运行水位的影响。同样,40T/m²、45T/m² 是单块模块的检测承重口径,不能直接换算成池体整体的结构承载结论。

    一、设计有效容积从哪来

    有效容积不是从模块倒推出来的,而是从项目条件算出来的。依据依次是:项目所在地的雨水控制与利用现行规范(如 GB 50400-2016 对建筑与小区雨水利用的要求)、地方标准与规划条件,再加上汇水面积、降雨资料、径流系数、回用用途和调蓄目标。设计单位按这些输入确定调蓄容积,施工图审查也会围绕这个取值核对。

    没有图纸和地勘时,只能做数量级估算,不能出结论。估算需要三类输入:汇水范围和下垫面构成、当地的降雨与暴雨强度资料、回用系统对水量和水质的预期。缺一项,估算区间就会明显放大,这时候的数字只能用于前期沟通,不能用于报审。

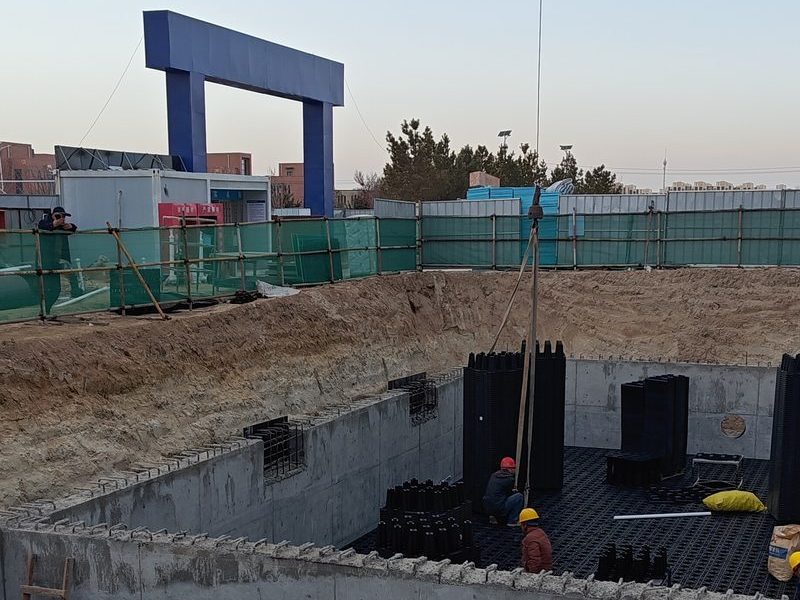

    PP模块蓄水池基坑内的模块拼装与布置核对
    模块数量确定后,布置要在基坑里逐层核对;图为拼装场景,不对应任何具体项目。

    二、从容积到模块数量怎么换

    容积定下来后,换算分三步:先按场地形状选规格,再按单块储水量估算数量,结尾用平面、剖面和材料表互相校核。

    规格(mm)单块储水(约)承重口径
    1000×1000×25025–30L40T/m²
    800×800×25020L40T/m²
    1000×500×25015L45T/m²
    1200×600×30030L45T/m²

    举例说明口径:按 1000×1000×250 单块 25–30L 计算,一个 100m³ 的有效容积对应约 3300–4000 块。这是几何估算,实际数量要往上留余量——边角用半尺寸补齐、管口穿过位置要避让、检修井占用的仓位都要扣除。承重那一列是选规格的约束条件:绿化和人行区域常用 40T/m² 档,消防通道和车行区域通常落到 45T/m² 档,落到具体项目还要结合覆土和基础核对。

    施工性也在这步一并核对:单块 12–15kg 可以人工搬运,但一组约 15m³ 接近 1 吨,进场和入坑需要起重配合;250mm、300mm 两种层高对应不同的水位分级,取水口和管口要避开卡扣受力面。想看容量口径本身怎么算,可以参考PP雨水收集模块蓄水量怎么计算;四种规格怎么按项目条件取舍,见PP模块蓄水池规格怎么选。

    三、荷载复核核什么

    荷载复核看四件事:覆土厚度与土质、地面上部用途、车辆和动载影响、基础与垫层构造。同一种规格的模块,放在绿化带下、人行广场下和停车场下,核对项完全不同——停车场要叠加行车动载和铺装构造,见停车场下方做PP模块雨水池的设计核对。

    这里要守住口径边界:表里的 40T/m²、45T/m² 是单块检测值,描述的是模块本体在标准试验条件下的能力;池体整体的承载,取决于模块阵列、层间连接、基础和回填质量的系统表现,由设计单位按工况组合复核。把检测值直接当池体承载写进报告,是这一步最常见的错误。

    四、抗浮复核核什么

    抗浮的控制工况是空池遇高水位:池子排空检修时自重较小,地下水位的浮力作用反而突出。复核要拿到丰水期地下水位数据、池体平面尺寸和埋深,再核对自重、覆土压重和降水条件能否平衡浮力。地下水位高、基坑临近水体、雨季施工这几种情况,抗浮权重明显上升,不能套用其他项目的结论。

    抗浮不写通用固定阈值,覆土厚度也一样——都要结合地勘、地下水和设计图纸逐项确定。具体复核方法和资料清单,见PP模块蓄水池抗浮设计核对。

    五、管口、检修与资料清单

    计算收尾要回到管口:进水管、出水管、溢流管和排空管的标高,直接决定有效水深,也就决定实际能蓄多少水——这一步做完,第二步的估算才落成可施工的布置。检修井要对应到具体的维护对象分区,管材管件按项目用途、设计压力、图纸和合同核对,不预先指定材质。

    向供货方发起核对时,把资料一次备齐效率更高:图纸(平面、剖面、材料表)、地勘报告、地下水位资料、上方用途和覆土要求、回用目标。资料齐全后即可安排核对和布置预案,反馈节奏以项目沟通为准;存在缺口的部分,先说清楚缺口影响哪一步,不跳步给结论。管口和管路的具体核对项,见PP模块蓄水池管道系统设计要点。

    已有图纸和地勘资料的项目,可通过联系页发起规格选型与布置预案核对。

    常见问题

    Q1:外形体积乘以孔隙率就是有效容积吗?

    不是。乘积只是蓄水上限,实际有效容积要扣掉管口高度、检修空间和运行水位的影响,以设计文件核定为准。

    Q2:承重 40T/m² 的模块能承多厚的覆土?

    不能反推。40T/m² 是单块检测口径,覆土厚度要结合上部用途、基础、回填和结构复核逐项确定,不存在通用固定阈值。

    Q3:没有地勘和图纸能先做计算吗?

    可以估算数量级和布置预案,用于前期沟通;荷载与抗浮结论必须等图纸和地勘,缺资料就下结论是这一步的常见错误。

    Q4:模块数量估算和设计院的计算冲突怎么办?

    以设计院的计算为准。供货方的估算用于核对规格、数量级和供货边界,两者差异较大时通常说明输入条件不一致,先对资料再谈数字。

    延伸阅读

    补充说明:本文为模块设计计算的方法核对说明,覆盖容积、数量、荷载、抗浮四步的口径;具体项目的计算成果、覆土与抗浮取值,以设计单位出具的计算书、地勘资料和审查通过的施工图为准。
