乌海市海勃湾区第一小学50m³蓝色PP模块雨水收集系统图纸PDF
乌海市海勃湾区第一小学50m³蓝色PP模块雨水收集系统图纸，共9页，包含设计说明、工艺、平面、基础、模块大样、安装大样和电气控制内容。正式使用前须结合项目设计与现场条件复核。
乌海市海勃湾区第一小学50m³蓝色PP模块雨水收集系统图纸

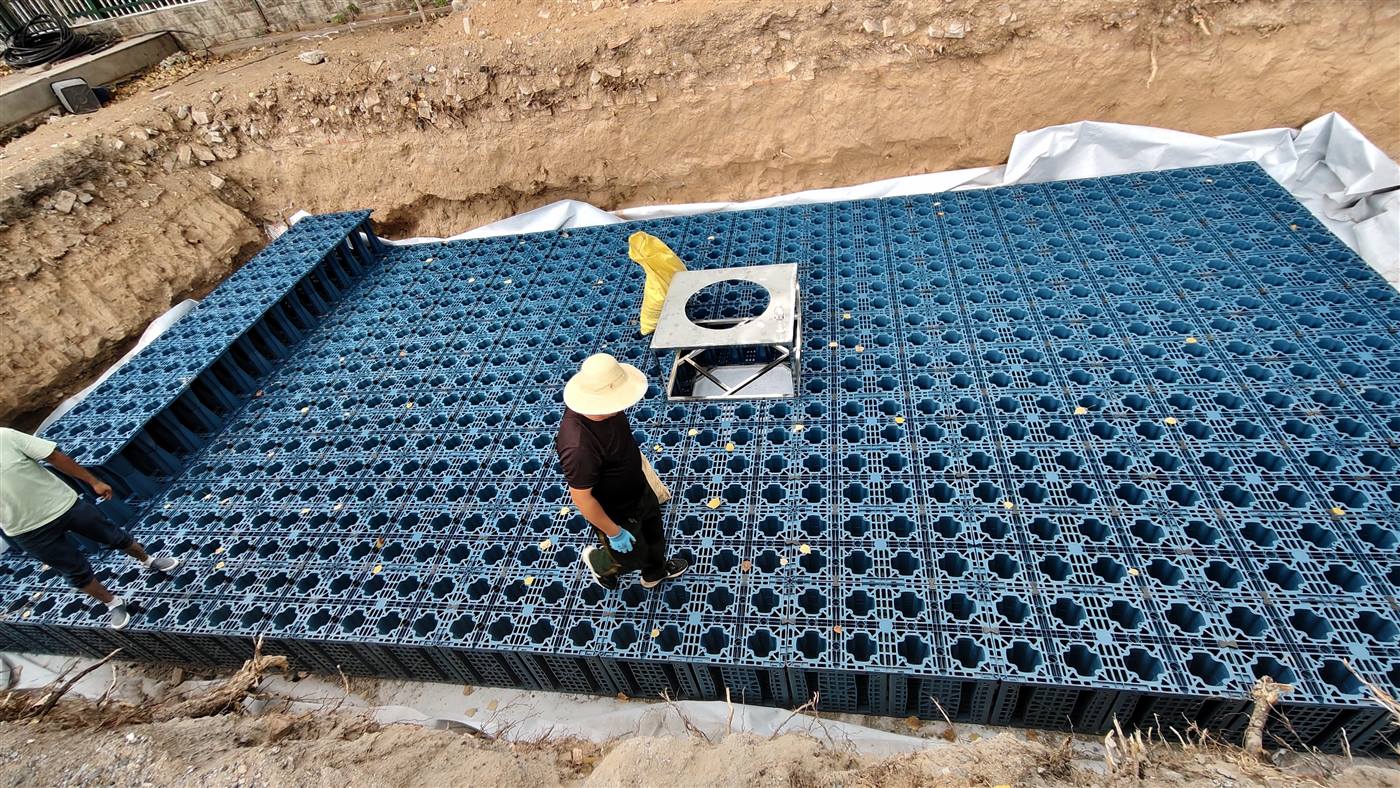

本套PDF共9页，对应内蒙古自治区乌海市海勃湾区第一小学雨水收集项目。图纸载明蓄水池容积50m³、参考尺寸10m×5m×1m，采用蓝色1000×500×250mm PP雨水收集模块。资料可用于项目归档、方案沟通、施工节点核对和同类项目参考。
图纸包含内容
- 雨水综合利用系统设计说明
- 雨水综合利用工艺图
- 雨水综合利用平面图
- 雨水综合利用基础图
- PP模块大样图
- 系统安装大样图
- 电气控制图
已核对图纸参数
| 项目 | 图纸信息 |
|---|---|
| 项目地点 | 内蒙古自治区乌海市海勃湾区第一小学 |
| 蓄水池容积 | 50m³ |
| 池体参考尺寸 | 10m×5m×1m |
| PP模块规格 | 1000×500×250mm |
| 模块颜色 | 蓝色 |
| 文件格式 | PDF，共9页 |
使用说明
本资料为项目归档与技术参考图。图纸中的标高、基础、地基承载力、管径、设备、回填和施工节点对应本项目资料条件，不得直接套用于其他项目。正式施工前须由项目相关设计和技术人员结合总平图、地勘、地下管网、荷载、现场实测与审查要求复核。
