雨水收集池图纸怎么看？先不要只看池体长宽高，也不要直接拿外形体积乘以孔隙率。比较稳妥的核对顺序是：先确认池体尺寸和模块层数，再看进水口、出水口、溢流口的标高关系，然后核算有效水位，最后检查检修井、设备井、覆土和上方用途。图纸中任何一个标高没有对齐，都可能影响实际可用水量和管道连接。
一、先核对池体尺寸和模块层数
先从平面图和剖面图中找到池体净长、净宽、净高，再对照模块规格和排列层数。图纸标注的是基坑尺寸、围护结构外尺寸，还是模块池净尺寸，要分清楚。模块数量估算应以可布置的净空间为基础，还要给管口、检查井和施工操作留位置。

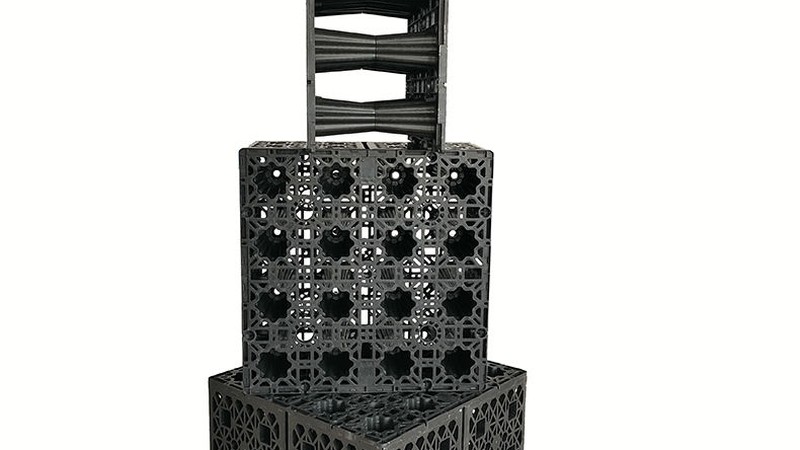

常用规格不能混写：800×800×250mm和1000×1000×250mm为40T/m²；1000×500×250mm和1200×600×300mm为45T/m²。规格选择还要结合覆土、上方用途和结构设计，不是只看单块尺寸。
二、进水口、出水口和溢流口要放在同一标高体系里看
图纸中最容易漏看的不是有没有管口，而是管底标高和池底、池顶之间的关系。进水口过低会压缩池内布置空间；出水口位置要和回用设备、泵组或重力排水条件对应；溢流口决定最高运行水位，不能只在平面图上画出位置，却不在剖面图里标出高度。
核对时建议把所有标高统一到同一个基准面，再检查管道坡向、穿墙位置和检查井连接。详细的管道布置可对照PP模块蓄水池管道系统设计要点。
三、有效水位不能直接按池体总高度计算
池体外形体积、模块内部孔隙率和项目有效蓄水量是三个概念。全新料PP黑色模块孔隙率≥95%，但项目有效水量还会受到进出水管占位、溢流高度、池底预留、安全余量、设备井和检修空间影响。
实际核算时，应以池底可用标高到溢流控制标高之间的水深为基础，再结合有效平面范围计算。已有容量目标的项目，可以参考PP雨水收集模块设计计算方法，但最终仍需以项目图纸和现场条件为准。
| 核对项目 | 图纸中要找什么 | 常见遗漏 | 核对结果 |
|---|---|---|---|
| 池体尺寸 | 净长、净宽、净高 | 把基坑外尺寸当成模块净尺寸 | 是否能排下模块和井室 |
| 进水口 | 管径、管底标高、坡向 | 平面有位置，剖面无标高 | 是否与前端管网顺接 |
| 出水口 | 取水方式、设备连接、排空条件 | 只画管口，不看泵组和用途 | 是否满足回用或排水 |
| 溢流口 | 溢流控制标高、接入位置 | 未用于有效水位核算 | 最高运行水位是否明确 |
| 检查井 | 位置、尺寸、检修通道 | 与模块或管道位置冲突 | 后期是否方便检查 |
| 覆土与用途 | 覆土厚度、绿化或行车条件 | 只按模块承重选型 | 是否需要结构复核 |
四、检查井、设备井和覆土条件要一起核对
检查井不是图纸上的附属符号，它关系到后期检查、清理和设备维护。井室位置应避开主要受力区和管道冲突位置，并确认人员或设备是否能到达。水位监控项目还要核对传感器布点和线缆路径，可参考地下蓄水池水位监控系统设计。
覆土核对建议遵循≥1m抗浮、≤2.5m抗压的项目沟通口径，同时结合地下水位、地面荷载、回填方式和结构设计复核。图纸上方若为消防通道、停车区或市政道路，不能只凭模块标称承重直接下结论。
五、拿到图纸后按这个顺序整理资料
建议先整理项目类型、目标容量、池体净尺寸、进出水和溢流标高、覆土厚度、上方用途、地下水位、设备配置及计划施工节点。资料不完整时可以先做方向判断，但最终规格、数量和有效水量应在标高和现场条件确认后确定。
如需对照完整图纸资料，可查看200m³PP模块蓄水池优化设计图纸。下载资料适合前期沟通和方案比选，正式使用前仍应结合本项目图纸、地勘资料和现场条件复核。
工程咨询
河北丘岳环保科技有限公司 — PP雨水收集模块源头厂家
📞 全国咨询：15030809859（周经理）
🏭 生产基地：河北
📋 免费方案设计 · 全国发货安装 · 施工技术指导
常见问题
1. 只有平面图，没有剖面图，能核算有效水量吗？
只能做初步估算。没有进水、出水和溢流标高，就无法准确确认有效水深，建议补齐剖面和管口标高后再定最终容量。
2. 孔隙率≥95%，有效蓄水量就按池体体积的95%算吗？
不能直接这样计算。还要扣除井室、管口、安全余量及溢流控制高度等影响，项目有效蓄水量应按实际可用水位核算。
3. 图纸没有写模块规格，可以先报价吗？
可以先做范围沟通，但需要补充覆土、上方用途、池体尺寸和项目地区。最终规格、数量和发货安装安排应以资料确认结果为准。
4. 已有CAD图纸，可以配合优化吗？
可以根据现有图纸和项目资料免费配合做方案沟通、规格选型、容量核算、模块数量估算，也可以沟通图纸优化和出图配合。正式施工图及复杂深化内容需结合资料完整度和项目阶段确认。
