PP模块回填施工技术规范

回填施工是PP雨水收集模块蓄水池工程中的关键工序，回填质量直接影响模块结构受力、防渗层完整性及上部路面或绿化的长期稳定性。本文档从材料选择、施工工艺、质量控制三个维度，系统规范PP模块蓄水池的回填施工。

---

一、回填材料选择

1.1 推荐材料对比

材料类型	粒径范围	含泥量要求	压实效果	透水性	适用部位
级配碎石	5~50mm连续级配	≤5%	优	良好	侧壁回填、顶部回填
中粗砂	0.25~5mm	≤3%	良	良好	底部垫层、侧壁回填
细沙	0.075~0.25mm	≤5%	中	一般	不推荐单独使用
石屑	0~10mm	≤8%	良	一般	顶部回填（有条件使用）

1.2 各材料详细说明

级配碎石： 侧壁回填推荐材料。连续级配确保大小颗粒相互填充，压实后密实度高，对模块侧壁提供均匀侧向支撑。碎石粒径不宜超过50mm，最大粒径不超过每层虚铺厚度的2/3。

中粗砂： 底部垫层推荐材料，也是侧壁回填的良好选择。砂料流动性好，能填充模块肋状结构之间的凹槽，提供均匀包裹。细度模数宜在2.3~3.7之间。

细沙： 单独使用时压实困难，易产生液化，不建议作为主要回填材料。在特殊情况下可与碎石按一定比例混合使用。

石屑： 粒径不均匀，含泥量波动大，使用前需严格检测含泥量。可作为顶部回填的备选材料。

1.3 禁止使用的材料

禁用材料	禁用原因
淤泥及淤泥质土	含水量高、压缩性大、承载力低，会导致长期沉降
腐殖土	有机质分解后体积收缩，产生空洞和沉降
冻土	解冻后体积缩小，造成严重不均匀沉降
建筑垃圾	粒径不均、含杂质多，可能刺穿防渗膜
膨胀土	遇水膨胀、失水收缩，反复胀缩损坏结构
含有机质的杂填土	有机物降解导致体积减小和有害气体产生
尖锐石块	棱角锋利，可能刺穿防渗膜，破坏防渗层

---

二、分层回填施工流程

2.1 总体流程

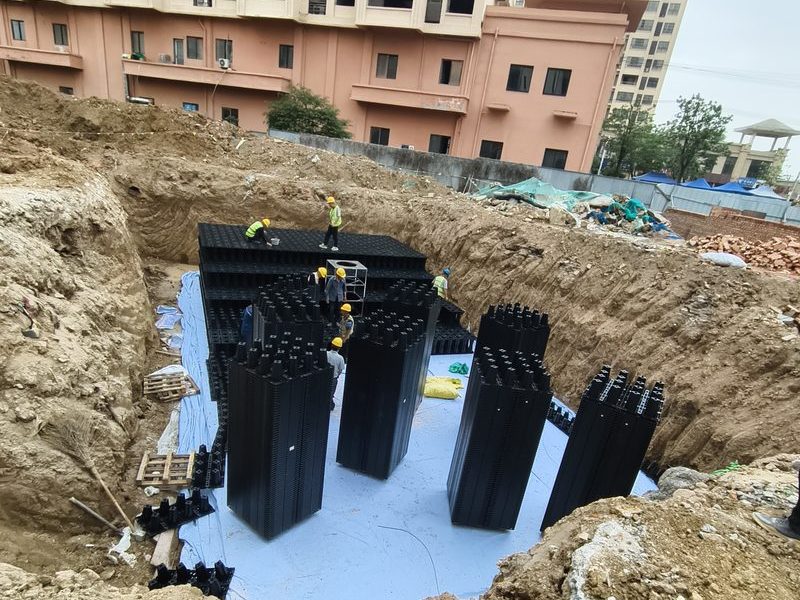

回填施工必须在模块拼装完成、防渗验收合格后进行。回填顺序为"先底后侧、对称分层、先内后外"。

2.2 施工流程表

步骤	工作内容	技术要求	质量控制点
1	清理基坑杂物	基底无积水、无尖锐物	目视检查
2	铺设底部垫层	中粗砂100mm，找平压实	标高、平整度
3	安装模块阵列	按设计图拼装到位	卡扣、连接杆
4	侧壁知名层回填	模块外侧对称填入，虚铺200~300mm	对称性、虚铺厚度
5	侧壁知名层压实	蛙式打夯机或小型振动压路机	压实系数
6	逐层回填至模块顶面	每层虚铺200~300mm，逐层压实	层厚、压实系数
7	顶部知名层回填	虚铺200~300mm，轻压	防止损坏模块
8	逐层回填至设计标高	根据上部荷载确定压实标准	压实系数
9	沉降观测	不少于7天连续观测	沉降速率

2.3 侧壁回填详细要求

侧壁回填是保护防渗膜和模块结构的关键环节：

· 对称回填： 模块两侧应同时对称回填，单侧回填高差不超过300mm，防止模块阵列受不均匀侧向力偏移

· 分层厚度： 每层虚铺厚度200~300mm，压实后厚度不超过250mm

· 压实方法： 模块顶面以下500mm范围内禁止使用大型振动压路机，应采用蛙式打夯机或小型平板振动器，避免振动力过大损坏模块

· 防渗膜保护： 回填料不得直接冲击防渗膜，应先在膜面铺设一层无纺布保护层，再行回填

2.4 顶部回填详细要求

· 模块顶面以上知名层回填厚度不小于200mm，采用轻型压实设备

· 知名层压实后，方可使用中型压路机进行后续层的压实

· 顶部回填总厚度根据设计要求确定，一般不少于500mm（绿化区域）或800mm（道路区域）

· 路面结构层以下最后一层回填压实系数应达到0.94

---

三、压实系数要求

3.1 不同场景压实系数对照表

应用场景	回填部位	压实系数要求	检测频率
绿化带/草坪下方	侧壁	≥0.90	每层每50m取1点
绿化带/草坪下方	顶部	≥0.90	每层每50m取1点
停车场/人行道下方	侧壁	≥0.90	每层每50m取1点
停车场/人行道下方	顶部	≥0.92	每层每30m取1点
消防车道/市政道路下方	侧壁	≥0.92	每层每30m取1点
消防车道/市政道路下方	顶部	≥0.94	每层每30m取1点
所有场景	底部垫层	≥0.92	每层每50m取1点

3.2 压实系数说明

压实系数定义为现场压实后土体干密度与室内标准击实试验最大干密度的比值。

· ≥0.90： 基本压实标准，适用于非行车区域的侧壁和绿化区域顶部回填

· ≥0.92： 中等压实标准，适用于底部垫层和轻型行车区域顶部

· ≥0.94： 高压实标准，适用于重载道路下方的顶部回填

3.3 压实设备选择

回填部位	推荐设备	适用原因
底部垫层	平板振动器	厚度薄，需均匀压实
模块侧壁（顶面以下500mm内）	蛙式打夯机	冲击力小，不损伤模块
模块侧壁（顶面500mm以上）	小型振动压路机	效率高，控制振幅
顶部回填（前两层）	小型振动压路机	轻压，保护模块
顶部回填（第三层起）	中型振动压路机	压实效率满足要求

---

四、回填质量检测方法

4.1 灌砂法

灌砂法是回填压实系数检测的标准方法，适用于各类回填材料：

· 开挖试坑，直径一般为150~200mm

· 取出试样称重并测定含水率

· 用标准砂灌入试坑，计算试坑体积

· 计算现场干密度，与最大干密度比较得压实系数

4.2 环刀法

适用于细粒土和砂类土回填的快速检测：

· 将环刀垂直压入压实土层中

· 取出环刀试样称重

· 测定含水率后计算干密度

· 操作简便但适用范围较灌砂法窄

4.3 平板载荷试验

对重要工程或设计有要求时，可采用平板载荷试验测定回填土的地基系数：

· 使用直径300mm或600mm的承压板

· 分级加载，记录每级荷载下的沉降

· 计算地基系数K30值

· 适用于道路工程对回填质量要求较高的情况

4.4 检测频率与取样要求

检测方法	检测频率	取样深度
灌砂法	每层每50m取1组（3个点）	层厚中部
环刀法	每层每50m取1组（3个点）	层厚中部
含水率测定	与压实系数同步	同上

---

五、常见质量问题与预防

5.1 问题汇总表

质量问题	产生原因	预防措施	处理方法
局部压实不足	遍数不够、含水率不当	严格控制碾压遍数和含水率	补压至合格
模块移位变形	单侧回填、压实设备过重	对称回填、选用合适设备	拆除返工
防渗膜破损	回填料含尖锐物、直接冲击	过筛回填料、铺设保护层	排水修补
不均匀沉降	回填材料不均、压实不一致	统一材料、均匀压实	补填压实
路面开裂下沉	顶部压实系数不足	提高压实标准、延长沉降期	开挖重填
侧壁渗漏	防渗膜被回填料挤破	控制回填速度、加保护层	查漏修补

5.2 含水率控制

回填材料的含水率对压实效果影响显著，应控制在较优含水率的±2%范围内：

· 级配碎石较优含水率一般为5%~8%

· 中粗砂较优含水率一般为8%~12%

· 含水率偏低时应适当洒水，偏高时应翻晒晾干

· 每层回填前应检测含水率，合格后方可压实

5.3 季节施工注意事项

雨季施工：

· 基坑周边排水设施应保持畅通

· 已回填区域应做好表面排水

· 含水率超标的回填料不得使用

· 雨后应重新检测含水率和压实度

冬季施工：

· 回填料中不得含有冻块

· 每层回填压实应在当日完成，不得隔夜

· 压实完成后及时覆盖保温

· 气温低于-5℃时应暂停回填施工

---

六、回填施工质量控制要点总结

1. 材料关： 进场材料必须检测合格，含泥量、粒径、有机质含量逐项核查

2. 厚度关： 每层虚铺厚度严格控制在200~300mm，不得超厚

3. 对称关： 模块两侧对称回填，单侧高差不超过300mm

4. 压实关： 压实系数逐层检测，不合格不得进行下一层

5. 保护关： 防渗膜和模块顶面在回填前做好保护措施

6. 观测关： 回填完成后不少于7天沉降观测，确认稳定后方可进行后续工序

---

常见问题（FAQ）

Q1：回填时可以用挖出来的原土吗？

取决于原土的性质。如果原土为黏性土且含水率适中、无有机质和杂质，经检测满足含泥量和粒径要求后可以使用。但多数情况下，基坑开挖出来的原土含水率偏高、含杂质较多，不建议直接用于回填。特别是淤泥质土、膨胀土、有机质含量高的土壤，严禁使用。建议优先采购经过检测合格的级配碎石或中粗砂作为回填材料，虽然成本略高但质量可控。

Q2：回填压实后多久可以在上面通行车辆？

这取决于压实系数和回填总厚度。压实系数达到0.92以上且顶部回填总厚度达到500mm以上时，压实完成7天沉降观测合格后可通行轻型车辆。对于重型车辆通行（如消防车、大型货车），建议压实系数达到0.94，顶部回填总厚度达到800mm以上，沉降观测合格后方可通行。过早通行会导致回填层被碾压变形，引起后期路面沉降。

Q3：蛙式打夯机和振动压路机在回填中如何选择？

蛙式打夯机适用于模块顶面以下500mm范围内的侧壁回填，冲击力较小，不会对PP模块产生过大振动损伤。振动压路机适用于模块顶面500mm以上的回填层以及顶部回填，压实效率高。选择原则是：离模块越近，使用越小越轻的设备；离模块越远，可以逐步增大设备吨位和振幅。切忌在模块正上方使用重型振动压路机，以免压碎模块结构。

---

---
