咨询热线：15030809859
技术中心
Knowledge

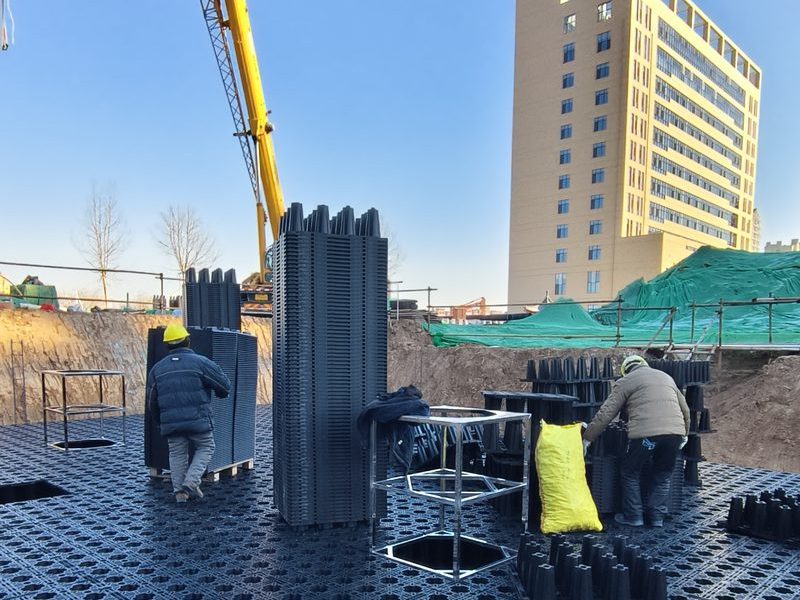

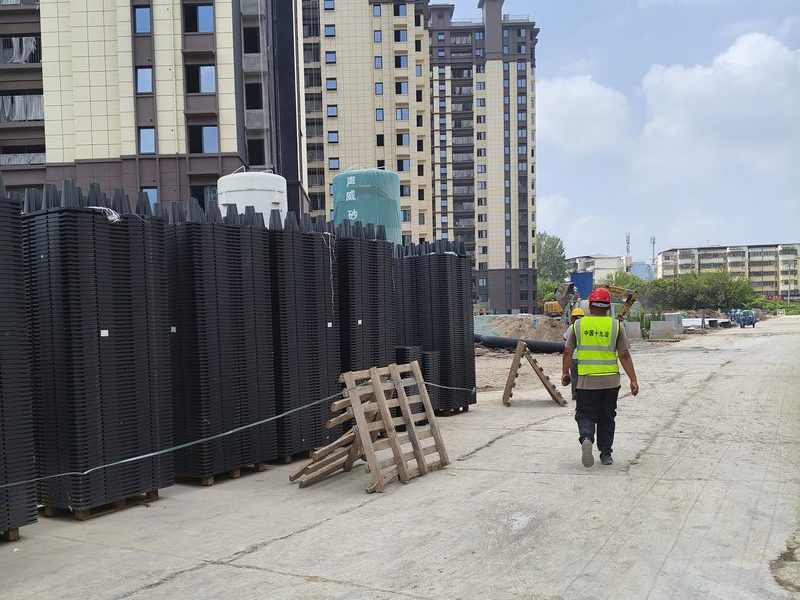

说个实际情况。每次跟新客户聊PP雨水收集模块，对方第一个问的基本都是"能承重多少吨"。说实话，短期承重数据当然重要——40吨/m²、45吨/m²，数字摆在那。但干了这么多年工程，我发现一个规律：出问题从来不是因为模块压碎了，而是因为长期受力后慢慢变形了。
模块埋地下一埋就是几十年，覆土压着、地下水泡着、地面还有车跑来跑去。这种持续荷载跟实验室里几分钟的加压测试完全是两码事。
所以你看到没，问题不是"模块能不能承重"，而是"承重50年后模块还是原来的形状吗"。这就必须说到蠕变实验了。
说白了很简单。把模块放压力机上，给它一个恒定的力压着——这个力就是实际使用中的设计荷载——然后长时间观察它会不会慢慢变形。
打个比方你就明白了。用手按海绵，松手弹回来。但要是拿本厚词典压海绵上，放一个月再看，海绵就瘪下去一个印。这个"慢慢瘪下去"的过程，就是蠕变。
PP模块也是这样。短期扛得住40吨不裂，不代表压5年、10年、50年后高度还不变。高度变1%、2%，卡扣就可能松动，顶面就可能不平，整个水池的结构完整性就出问题了。
去年沧州荣盛华府那个项目，我们巡检的时候发现小区绿化带下面的雨水收集池，局部顶面沉了足足3厘米。排查下来，根本不是施工问题——是那批模块的蠕变指标没达标，三年时间就给压变形了。虽然没漏也没塌，但业主方问了一句话我到现在都记得："你们这个能用50年？这才三年就变形了。"
这件事之后我们内部就定了规矩：所有项目，蠕变实验报告必须随货提供。没有蠕变数据的产品我们不再用。
我说一下检测流程，其实不复杂但很考究：
取样这一步很多厂家随便搞，但我们要求从同一批次随机抽5个样品，放标准环境（23度左右，湿度50%左右）24小时再送检。
然后上压力机，加载到设计荷载恒定不变。比如1000×1000×250这个型号标称40T/m²，实验就加40kN/m²的力。
关键在这——要模拟50年效果不可能真等50年。行业通用做法是加速蠕变：把温度提高到70℃，1000小时就相当于常温50年的蠕变量。PP材料在高温下蠕变速率快很多，通过数学模型可以外推到正常温度下的长期表现。
最后实时记录变形量，画时间-变形曲线，外推50年后的变形率。
检测机构得是有CMA或者CNAS资质的第三方。国家化学建筑材料测试中心出的报告含金量最高，各省建材检测院也可以。
我们4种规格全做了蠕变实验。结果压在这张表里：
| 规格（mm） | 承重（T/m²） | 50年蠕变变形率 | 检测机构 |
|---|---|---|---|
| 1000×1000×250 | 40 | ≤0.8% | 国家化学建筑材料测试中心 |
| 800×800×250 | 40 | ≤0.9% | 国家化学建筑材料测试中心 |
| 1000×500×250 | 45 | ≤0.7% | 国家化学建筑材料测试中心 |
| 1200×600×300 | 45 | ≤0.8% | 国家化学建筑材料测试中心 |
全系变形率控制在1%以内。什么意思？250mm高的模块，50年后高度减少不超过2.5mm。
这里有个细节很多人没注意到——1000×500×250这个高强型号，变形率只有0.7%，为什么比1000×1000×250的0.8%还好？因为它的肋筋间距更密，抗蠕变能力反而更强。用在消防通道或者重型车辆通行的场景下更有保障。
直接跟厂家要四样东西：
第一，蠕变实验报告。看清楚是不是第三方检测机构出的，有没有CMA或CNAS标志。自己厂里测的不算。
第二，检测样品的批次号跟你采购的那批对得上。有些厂家送检用特制样品，实际卖的是另一批产品，这个坑一定要注意。
第三，看清楚实验条件。加速蠕变是70℃×1000小时这个条件吗？如果条件不一样，数据就没有可比性。
第四，看50年蠕变变形率是不是≤1%。超过这个数的产品，用在覆土深度超过1米的位置风险很大。
实际上很多小厂只给你看短期抗压报告，因为他们根本没做蠕变实验。不是说他们的模块一定有问题，但作为设计寿命50年的地下工程，你不拿蠕变数据来谈质量，跟闭着眼买车不看碰撞测试有什么区别。
蠕变性能的决定因素不是模具好不好、工艺先进不先进——是原料。
100%全新PP聚丙烯原料，分子链完整，抗蠕变能力强。再生料或混合料呢？原料在第一次加工的时候分子链已经被高温打断过一次，再加工出来的模块蠕变性能会大幅下降。
我们用的是食品级全新PP，熔融指数和抗UV老化都有批次检测。说实话，光原料成本就比用混合料的同行高了大概两到三成。但你要做50年寿命的产品，原料上省钱就是拿客户的风险换自己的利润。
有个现象可能你也注意到了——市面上同样标40T/m²承重的模块，不同厂家报价差很多。原因主要就在这。原料差了20%-30%的成本，蠕变性能可能差了好几倍，只是短期抗压测不出来而已。真等模块埋地下三五年变形了，找谁去。
问：加速蠕变的1000小时到底靠不靠谱？
答：材料领域用了好几十年了，70℃加速蠕变对应常温50年是行业通用换算。PP材料在这个温度区间的蠕变加速系数是很稳定的。国家化学建筑材料测试中心一直用这个方法出报告，设计院也认。
问：变形率超过1%到底会发生什么？
答：250mm高的模块，变形率2%就是5mm。单看5mm好像不多，但一个蓄水池几百上千个模块，每个都变形5mm，整个顶面就不平了。卡扣开始受力不均，然后就是连锁反应——有些卡扣脱开、顶面局部下沉、覆土跟着裂缝。我们阜阳那个回填塌陷的案例，追根溯源就是卡扣受力不均导致的。不是危言耸听，是真出过事。
问：蠕变实验报告有时效性吗？
答：报告本身没有有效期，但前提是厂家的原料和工艺没变。换原料供应商了、调配方了、改模具了，都必须重新送检。我们建议看3年以内的报告，而且下单前确认一下现在的原料有没有换过。
问：你们蠕变实验报告可以给设计院看吗？
答：可以，每个批次都有对应的报告。设计院做雨水收集方案时可以把蠕变数据写进技术规格书里，作为供应商资格的门槛。
延伸阅读：
本文经验由河北丘岳环保整理分享，供工程从业者参考
