直接回答:德州庆云文体中心雨水收集项目记录的是一座约600m³的地下PP模块蓄水池,面向场馆周边广场、绿化空间的调蓄与回用需求。页面按项目需求、系统构成、现场实施、资料与验收、项目边界五段整理,供甲方核对图纸、供货范围、施工记录与项目文件之间的对应关系;页面不代替设计文件、检测记录和验收结论,本项目做法也不直接套用于其他工程。

一、项目需求:公共场馆要同时回答调蓄和回用两件事

场地在山东德州庆云文体中心,由公共建筑、硬化广场与绿化空间组成。公共场馆的雨水收集通常同时面对两类需求:一是短时降雨时硬化场地的径流组织与调蓄,二是绿化浇洒、场地冲洗等回用用途的取水安排。两类需求对汇水范围、蓄水容积、溢流路径和后期巡检的要求并不相同,需要放在同一张图纸上核对,而不是分成两套互不相干的口径。

项目资料中记录的设计蓄水量为约600m³,用途写为广场调蓄、绿化浇洒和场地冲洗。这个数字是设计蓄水量的记录值,不是模块数量、分区数量或实际可回用水量的推算依据;池体分区、有效容积、死水位与补水方式,都要回到该项目的设计文件和计算书核对。公共场馆还要额外考虑活动人流、广场铺装恢复和检查井的布置:铺装完成后再改动井位,代价远高于施工阶段调整。

核对需求时建议把汇水面积与下垫面类型、当地降雨资料与调蓄计算口径、回用用途对应的水质目标、溢流与排放去向、上部荷载与铺装做法列成一张清单逐项对上。结构侧的复核思路可参见PP模块结构设计与承载思路,但其中的判断方法不替代本项目的结构设计与现场核验资料。

二、系统构成:模块蓄水与前后端设备各管一段

这座池体的蓄水空间由PP模块拼装而成。需要说清楚的是,PP模块承担的是地下蓄水与调蓄空间,本身不是一套完整的水质净化设备:雨水从汇水面收集后,先经截污、弃流和过滤等前端设施,进入模块蓄水池暂存,再按回用需求由泵组、管路和控制单元送至用水点。回用水质由前端预处理、后端回用配置以及设计确定的水质目标共同决定,不能因为池体用了模块就推定出水可以直接回用。

按供货分工,模块本体由丘岳生产,土工布与井架子在丘岳焊接加工,控制柜在丘岳组装,截污弃流属自有配套产品;水泵、地面设备间、管材管件与电线电缆等为外采配套,仍可纳入整套供货与安装范围。格栅、检修口一类由土建预留,供货方配合核对位置与尺寸。落到本项目时,具体供货清单、设备型号和施工分界以合同或供货清单为准,页面不把通用供货口径写成这个项目已逐项交付的记录。材料本身的核对口径可参见PP雨水收集模块是什么材料。

系统构成里容易被忽略的是接口:进水管、溢流管、取水口、检查井与排气管的位置,需要与模块拼装的分区、卡扣受力面和后期清掏路线一起看。公共场馆上方多为铺装与绿化,检查井既要便于管理单位巡检,也要避开主要通行与活动区域。这些位置关系在图纸、现场照片和竣工记录之间应当能够互相对上。

三、现场实施:照片能说明什么、不能说明什么

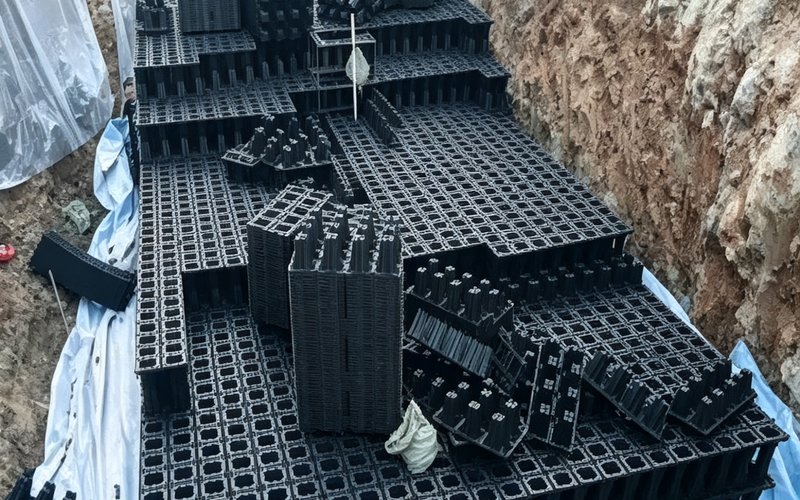

德州庆云文体中心基坑内PP模块分层拼装与蓝白色包覆材料现场
画面可见基坑内黑色模块错台拼装、侧面蓝白色包覆材料与土质坑壁;照片记录的是拼装与包覆阶段,不表示隐蔽验收或回填已经完成。

基坑内这张现场照片拍的是模块拼装:模块按分区错台码放,侧面可见包覆材料,右侧是开挖后的土壁。另一张照片拍的是模块顶面:大面积网格面板铺开,可见一处方形预留开口,两侧设支护,作业人员在顶面施工。两张照片能说明的是池体采用模块拼装、存在包覆与预留开口这几类可见事实,不能说明模块总数、施工天数、隐蔽验收结果或后期运行表现,这些都要靠项目文件核对。

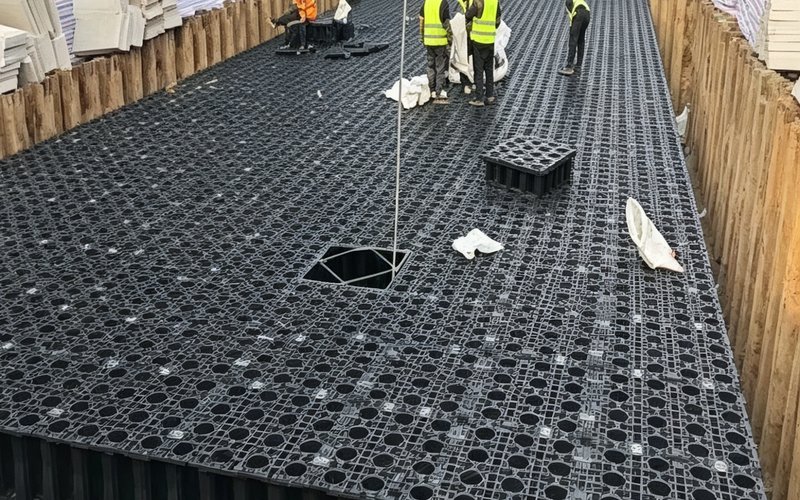

德州庆云文体中心PP模块蓄水池顶面网格与预留开口现场
画面可见大面积模块顶面、圆形开孔面板、一处方形预留开口与两侧支护;开口位置与管口做法按该项目图纸核对,不按照片推定。

项目经验记录里提到,现场遇到地下水位偏高的情况时,采取了注水压重的方式控制池体上浮。这是本项目在特定水位与施工条件下的应对记录,不是可以照搬的抗浮做法;抗浮与覆土仍要结合地勘水位、基础形式、覆土厚度、上部用途和结构验算另行核定。基坑、垫层、防渗、拼装、回填这些工序,宜在覆盖前同步留下影像与签认,工序之间的先后关系和记录要点见PP模块蓄水池施工全流程说明,隐蔽环节该留哪些记录可参见PP雨水收集模块隐蔽验收前要核对什么。

这里不写模块数量、施工天数、机械台班和调试结果:案例库与线上资料没有这类逐项记录,靠池体规模反推只会把估算写成事实。页面保留的是可以回看、可以对照图纸的施工阶段信息。

四、资料与验收:按文件核对,不按页面下结论

案例页的价值在于把分散的资料串起来,而不是替项目下验收结论。甲方或管理单位在做资料核对时,可以按下面这张表清点现有文件,缺哪一类就向对应责任方补哪一类,不必从页面文字里找答案。

资料类别需要核对的内容核对边界
设计与计算汇水范围、下垫面、调蓄容积计算、回用用途与水质目标以该项目设计文件与计算书为准
图纸与排布模块分区、池体尺寸、检查井与管口位置图纸换版时同步更新归档版本
供货资料模块合格证、检测报告、供货清单与批次规格与批次对应实体,报告编号不列入公开页面
施工记录基坑、垫层、防渗、拼装、回填的影像与签认隐蔽部位在覆盖前完成留痕
试验记录蓄水或闭水试验的条件、过程记录与结论判定口径以设计文件与验收文件为准
移交与运维检查井位置、前端清理安排、设备维护责任责任方与周期在移交文件中明确

施工照片属于施工记录的一部分,需要与隐蔽验收记录、检测和试验记录、签认文件配套使用,单张影像不能替代验收资料。检测报告的具体编号、机构名称和出具日期不在公开页面展示,避免资料被冒用。验收环节要查哪些条目、按什么顺序整理,可参见PP模块雨水收集系统验收检查清单;试验方法与记录口径以项目文件为准,页面不写限值数字,也不给出试验结论。

把资料从设计阶段就同步编目,比收尾时补齐省事:计算依据、图纸版本、现场实施和影像记录用同一套编号,换版时一起更新,移交时管理单位拿到的就是能追溯的一套档案,而不是几份互不对应的附件。

五、项目边界:这套做法不直接搬到别的场地

本项目参数与施工做法对应本次图纸、场地条件和现场记录,其他项目需要结合汇水面积、地勘与地下水位、上部荷载与铺装做法、回用目标、检查井与管线条件重新核定。把某个项目的容量、注水压重做法、节点处理或施工组织记录扩成通用标准,既不成立,也容易在方案阶段埋下返工。

责任边界也要说清楚:按项目记录,丘岳环保在本项目中承担的是PP模块供应、施工配合与技术交底;土建施工、设计文件出具与验收组织由相应责任方完成,页面不把这些工作揽到供货方名下。是否包含安装、包含哪些工序,以合同或供货清单中的供货与安装范围为准,不按统一口径推定。

如果手上有类似公共场馆项目,想核对规格选型、容量核算或资料清单,可以从项目咨询页提交项目条件,沟通时把图纸版本、地勘资料和回用用途一并给出,得到的核对意见才有对应的前提。页面记录的是已经发生的项目事实与可核对的边界,也不对其他项目的工期、承载或服务范围作出约定。

常见问题

Q1:约600m³是不是等于实际可回用水量?

不是。这是项目资料里记录的设计蓄水量,实际可取水量还要看池体分区、有效水位、前端设施与回用配置,按设计文件和计算书核对,不能用这个数字直接推算。

Q2:PP模块蓄水池能把雨水直接处理成回用水吗?

不能。模块提供的是地下蓄水空间,截污、弃流、过滤以及后端回用设备按水质目标另行配置;雨水能否回用、回用到什么程度,取决于整套系统的设计和运行维护。

Q3:这个项目的注水压重做法能照搬吗?

不能。那是现场在特定地下水位与施工条件下的应对记录。抗浮需要按地勘水位、基础、覆土、上部用途和结构验算逐项复核,其他场地应另行核定。

Q4:页面上的施工照片能当验收资料吗?

不能单独使用。影像是施工记录的一部分,需要与隐蔽验收记录、检测和试验记录、签认文件一起归档,验收结论由项目相关方按验收文件作出。

延伸阅读

河北丘岳环保科技有限公司整理了本项目案例的公开记录,供项目前期资料核对参考,不替代设计文件、检测报告与项目验收资料。
