天津市文化中心PP模块雨水收集系统施工案例——1200m³大容量分区施工全记录

项目概况

天津市文化中心位于天津市河西区，是天津市重点公共文化设施，包含图书馆、美术馆、博物馆、大剧院四大场馆，总建筑面积约36万平方米。文化中心广场面积约10万平方米，是天津市民休闲活动和大型集会的重要场所。项目配套建设PP模块雨水收集系统，收集四大场馆屋面和广场雨水用于景观补水、绿化灌溉和道路洒水。

技术挑战

文化中心项目规模大、要求高，面临四重特殊挑战：一是广场面积大、汇水面积广，蓄水池容积需匹配天津年均550mm降雨量；二是广场承担大型集会功能，消防车、舞台搭建车辆需通行，模块承重等级要求极高；三是文化中心正常运营期间不能大面积封闭施工，需分区施工、分区投用；四是四大场馆屋面雨水收集需独立管道系统，避免串水。

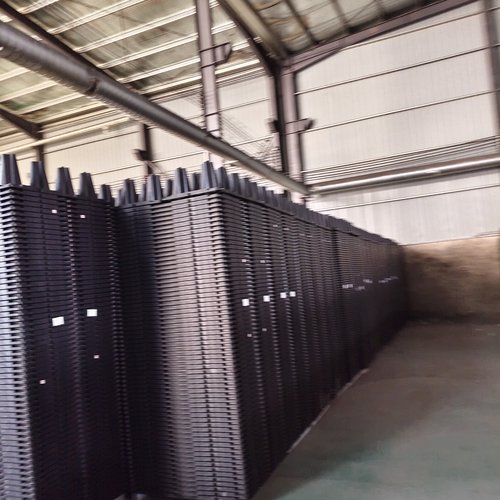

▲ 天津文化中心广场下方PP模块蓄水池施工

设计方案

大容量模块选型。1200立方米蓄水池主体采用1200×600×300mm大容量模块，单模块蓄水0.216m³，承重45T/m²。相比1000×1000×250mm标准模块，大容量模块减少约30%的拼装接缝，提高整体结构强度和防渗可靠性。广场车行通道区域在模块顶部加铺一层1000×500×250mm加强模块形成双层承重结构，确保45T消防车通行无虞。

分区施工策略。蓄水池分为A、B、C三个独立分区，每区400立方米。施工顺序A→B→C，每区从基坑开挖到回填恢复约12天，施工期间其他两区保持广场正常开放。三个分区通过DN200连通管连接，安装电动阀门实现分区独立运行或整体联动。此方案将广场全封闭时间从全封闭60天压缩至各区分段封闭12天。

屋面雨水独立收集。四大场馆屋面面积合计约8万平方米，每个场馆设置独立雨水立管和初期弃流装置。弃流雨水排入市政污水管网，洁净雨水通过独立管道汇入蓄水池。四套系统独立运行、互不干扰，任何一个场馆的雨水系统检修不影响其他场馆正常运行。

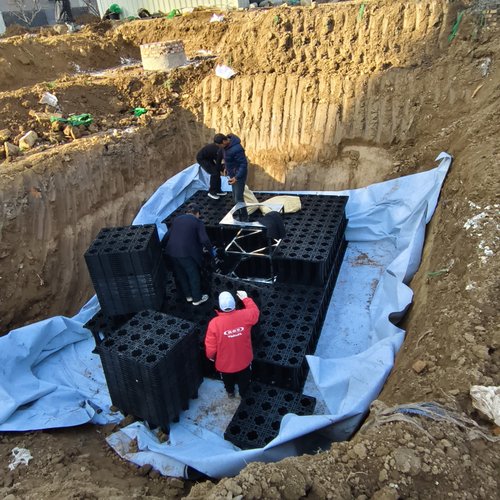

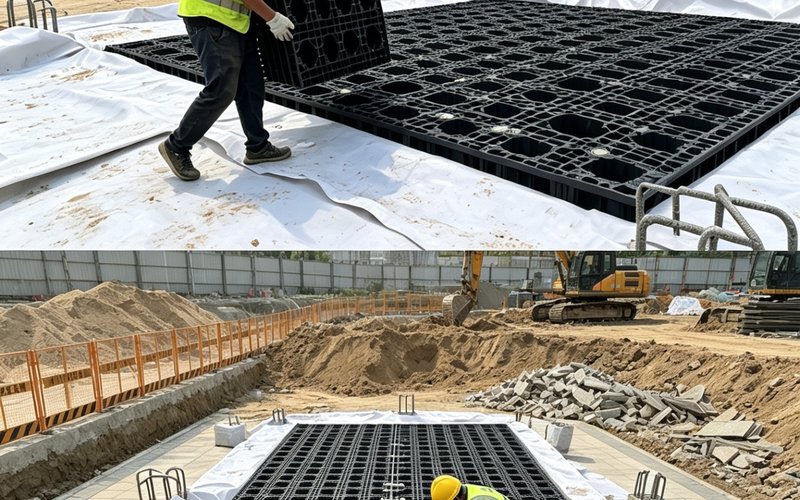

▲ 高强模块拼装与防渗膜铺设

施工关键点

1. 底板承重设计。1200m³大型蓄水池采用C30钢筋混凝土底板替代常规C20素混凝土垫层，底板厚250mm、双层双向配筋，确保大容量模块底部平整度偏差不超过5mm。底板分三区独立浇筑，每区浇筑后养护7天再进行模块拼装。

2. 双轨防渗体系。蓄水池防渗采用1.5mm厚HDPE防渗膜（常规项目1.0mm），搭接宽度150mm（常规100mm），焊缝全部做双轨热熔焊接+气压检测。防渗膜外侧加铺一层600g/m²长丝土工布做化学隔离层，膜内侧铺设土工布保护层防止模块棱角穿刺。

3. 广场恢复标准。回填采用级配碎石+中粗砂分层压实，每层25cm。池顶覆土800mm后铺装广场花岗岩面层。面层施工前做6个月沉降观测，累计沉降不超过5mm方允许铺装。铺装完成后做24小时闭水试验，确保广场无积水。

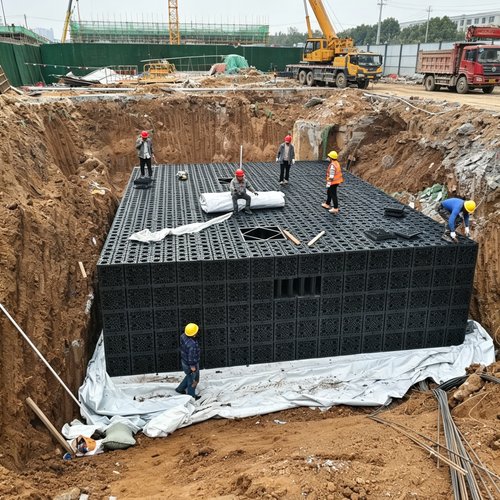

▲ 分层回填与广场铺装恢复

运行效果

系统2023年6月投用，运行三个完整年度。年收集雨水约14500立方米，满足文化中心全年绿化灌溉和景观补水需求的85%以上，年节约自来水费约10万元。2024年天津经历特大暴雨，蓄水池满负荷运行，分区溢流系统自动启动，广场无积水、场馆无倒灌。三区电动阀门联动控制逻辑经过多次暴雨考验验证可靠。天津水务局将该项目的分区施工和双轨防渗方案作为海绵城市示范案例在全市推广。
