呼和浩特实验室PP模块雨水收集系统案例——科研设施地下蓄水池施工记录

一、项目概况

科研设施项目对场地使用、地下管线和后续维护通常有较明确的边界。现有资料能够确认该项目位于呼和浩特，属于实验室场景，并形成了连续施工影像；但现阶段没有足够文件支撑具体容量、模块规格和工期，因此本案例只记录照片能够证明的施工环节，不用估算数字替代图纸数据。

二、先看图纸和现场，再确定池体布置

地下模块池不能只依据一个目标蓄水量直接排布。正式方案需要把池体长、宽、高，进水管标高，溢流高度，检查井位置，上方用途以及周边管线放在同一张图上核对。实验室类设施还要关注设备基础、地下管沟和后勤通道，避免池体、管线与后续运维空间互相占用。

三、作业面与防渗保护

现场施工的第一道控制不是“开始拼模块”，而是检查基底是否平整、尖锐物是否清理、保护层是否连续。防渗膜铺设后，应重点查看搭接、焊缝、转角和穿管位置，减少后续拼装和人员走动对防渗层造成的影响。

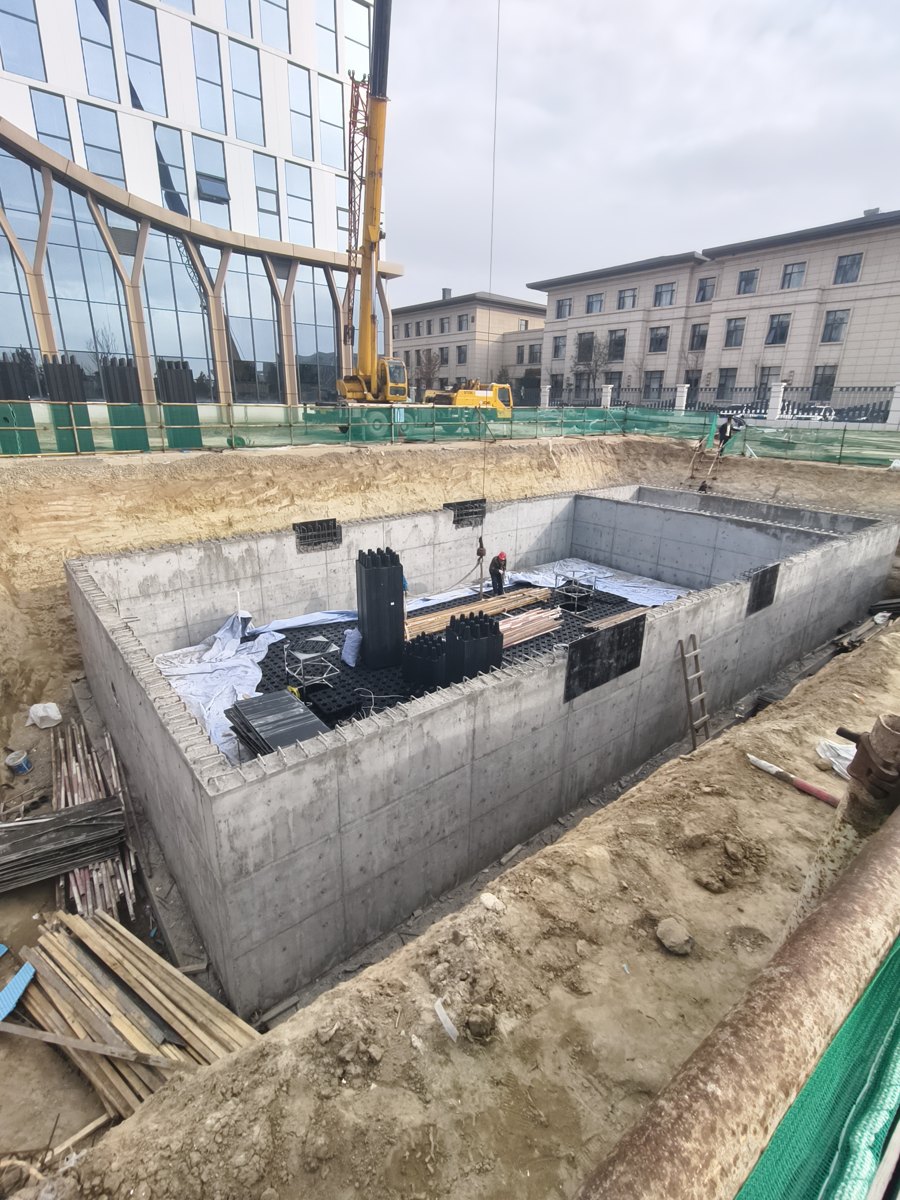

呼和浩特实验室项目现场照片：作业区域和施工条件记录

现场留档建议

• 铺膜前记录基底状态和边角处理；
• 铺膜后记录焊缝、转角和穿管密封；
• 模块覆盖前保留全景及节点近照；
• 回填前把隐蔽验收记录与照片编号对应。

四、PP模块拼装与分区复核

模块拼装应服从设计排布，施工过程中持续检查行列、层数、卡扣连接和边界尺寸。若现场管口或检查井位置与原排布冲突，应先复核图纸并形成调整记录，不宜通过随意切割模块解决。

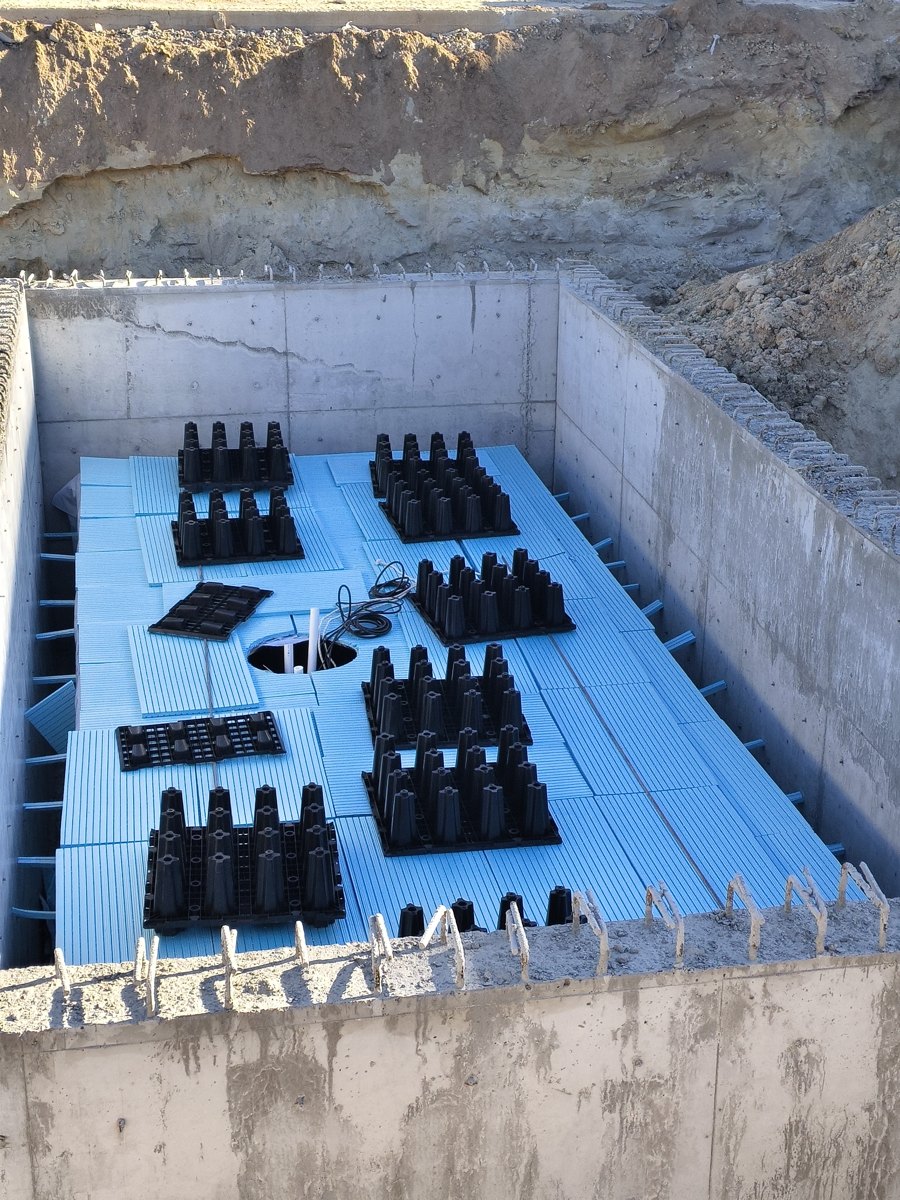

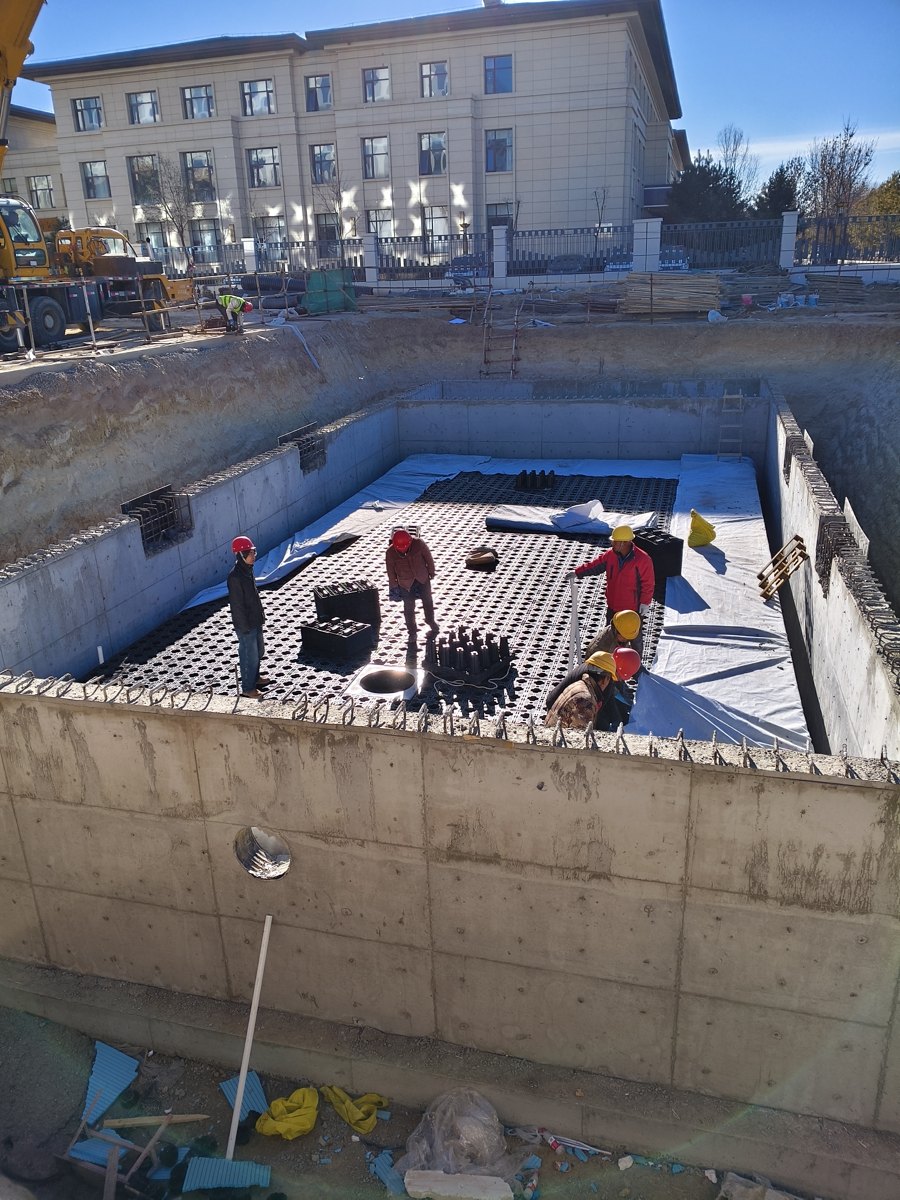

现场照片：模块施工阶段，应同步复核排列、连接及池体边界

丘岳环保常规模块采用全新料PP黑色，孔隙率≥95%。具体项目使用哪一种规格，需要结合池体尺寸、覆土厚度和上方荷载确定：800×800×250mm、1000×1000×250mm对应40T/m²；1000×500×250mm、1200×600×300mm对应45T/m²。本文没有项目型号依据，因此不把任何一种规格写成该项目已用型号。

五、管口、检查井与维护通道

进水、出水、溢流和检查井决定系统后期能否顺利运行。管口穿膜位置要做好节点密封；检查井既要与池体结构协调，也要便于后期检查、清理和设备维护。对于实验室及科研设施，还应提前核对回用水用途和水质处理边界，不能把“收集到雨水”等同于可以直接用于所有用途。

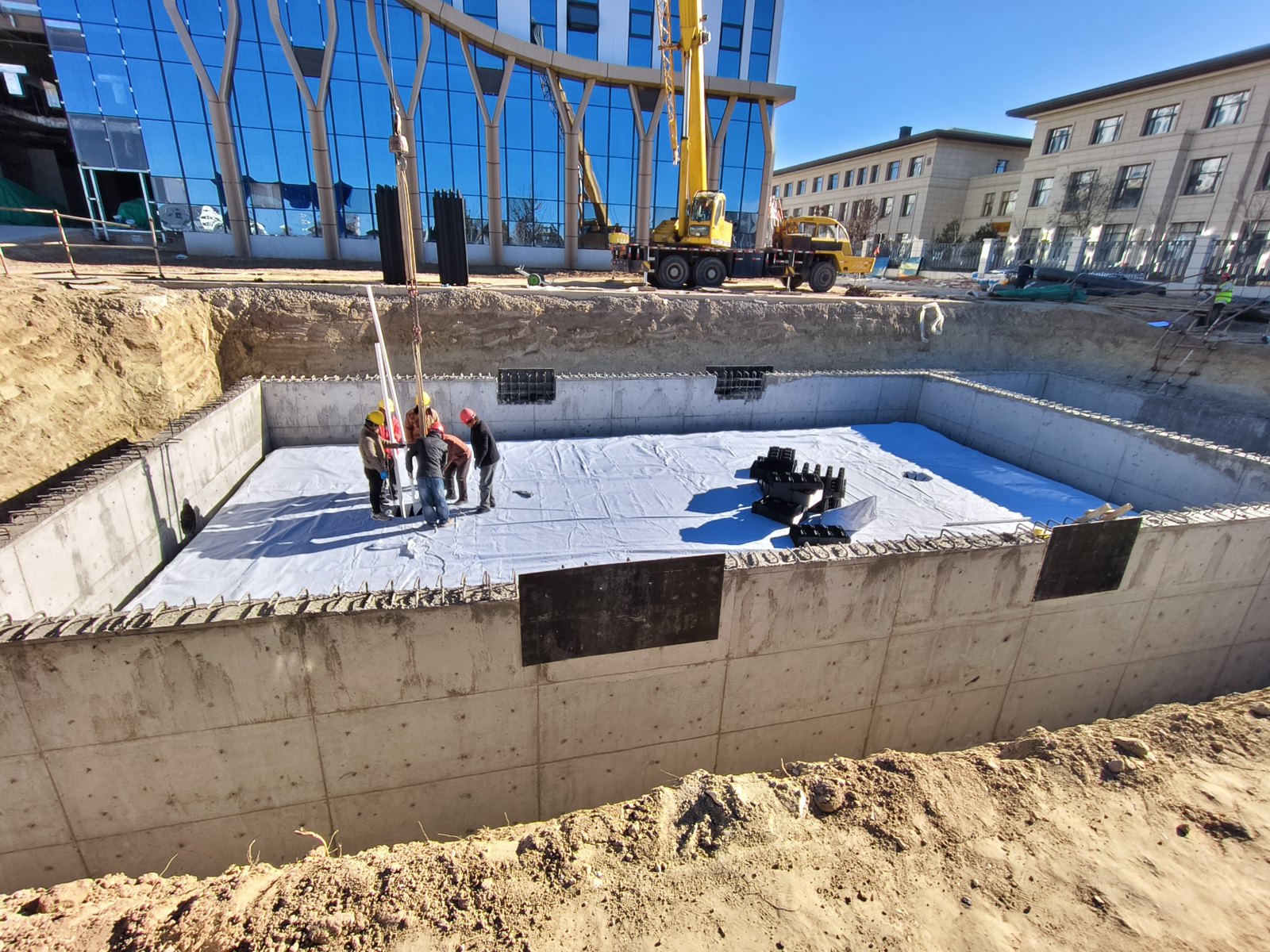

现场照片：池体施工节点和周边作业条件留档

六、隐蔽前检查清单

七、回填与成品保护

模块池完成包裹和节点检查后，回填应按设计与施工方案分层、对称进行，避免局部集中挤压。池体上方及周边机械作业边界必须提前交底，不能把模块承压参数理解为施工阶段可以让重型机械直接在未完成保护结构的池体上作业。

现场照片：施工后段作业与成品保护记录

八、项目资料如何用于同类方案

本案例的价值在于展示科研设施地下模块池的现场施工过程，而不是用一组未经核实的参数替代每个项目的设计。类似实验室、产业园或公共建筑项目，在询价和方案沟通前建议准备总平图、目标蓄水量、汇水面积、管口标高、覆土厚度、上方用途、地下管线和回用要求。

九、常见问题

Q1：能否根据这些照片判断项目容量？

不能。照片可以辅助判断施工阶段和现场条件，但容量必须以池体尺寸、图纸和有效水位核算为准。

Q2：实验室项目应优先核对什么？

优先核对地下管线、设备基础、维护通道、进出水标高和回用水用途，再确定池体位置和系统配置。

Q3：模块规格怎样选择？

需结合池体尺寸、覆土条件和上方荷载匹配。不能只看外形尺寸，也不能用“40—45T”作为不分规格的笼统结论。

Q4：丘岳环保可以提供哪些前期配合？

可免费配合方案沟通，根据项目资料进行规格选型、容量核算、模块数量估算、图纸优化和出图配合；具体工作范围以资料完整度和双方沟通结果为准。
