项目概况
| 项目名称 | 乌海市海勃湾区第一小学雨水收集项目 |
|---|---|
| 项目地点 | 内蒙古自治区乌海市海勃湾区 |
| 池体规模 | 50m³ |
| 池体参考尺寸 | 10m×5m×1m |
| 模块规格 | 1000×500×250mm |
| 模块颜色 | 蓝色 |
| 模块承重 | 50T/m²（本项目蓝色1000×500×250mm模块） |
| 地上设备 | 智能雨水一体机，含控制系统、自清洗过滤器和紫外线消毒功能 |
| 记录性质 | 现场施工过程记录，未作为完工或验收证明 |
该项目位于乌海市海勃湾区第一小学，图纸与现场资料能够对应50m³池体、10m×5m×1m参考尺寸以及蓝色1000×500×250mm PP雨水收集模块。页面展示基坑、模块拼装、防渗包覆和电气控制柜等真实施工画面，用于说明模块雨水收集系统从图纸核对到现场安装的主要节点。
本页只写已经由图纸、照片和用户确认的信息。当前资料未确认项目已经完工或通过验收，因此不使用“竣工交付”“验收合格”“已经投入运行”等表述。该项目配置地上智能雨水一体机，具备控制系统、自清洗过滤器和紫外线消毒功能；水泵、管路、控制逻辑及设备参数以项目图纸、报价单和合同为准。
蓝色PP模块现场拼装
项目采用蓝色1000×500×250mm PP雨水收集模块，本批项目模块承重为50T/m²。该参数仅对应本项目确认的供货规格，结构安全仍需结合检测资料、池体排布、覆土、上部荷载和现场条件复核，不能只凭模块承重数值下结论。

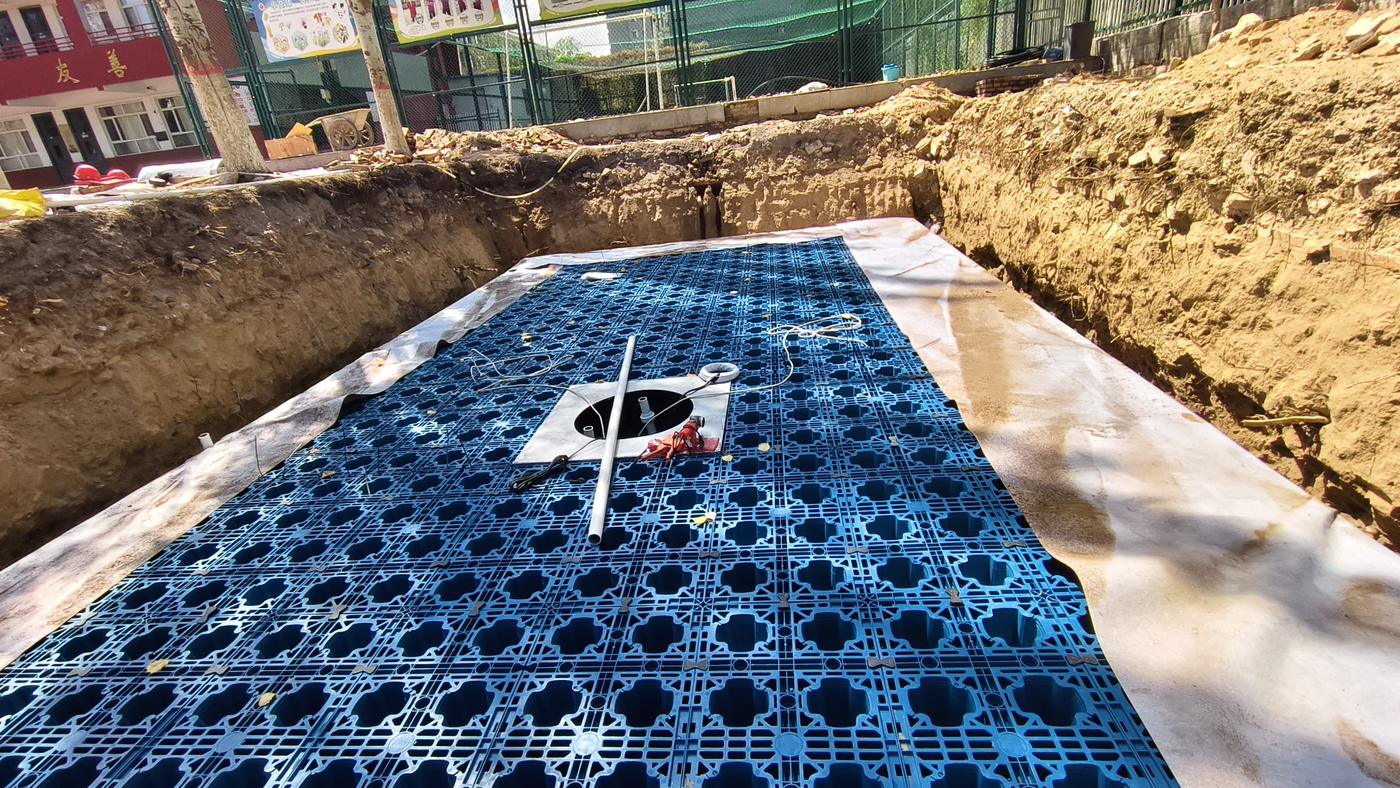

模块完成主体排布后的现场全景。池体四周仍保留施工空间，顶部可见检查口位置和后续节点作业区域。

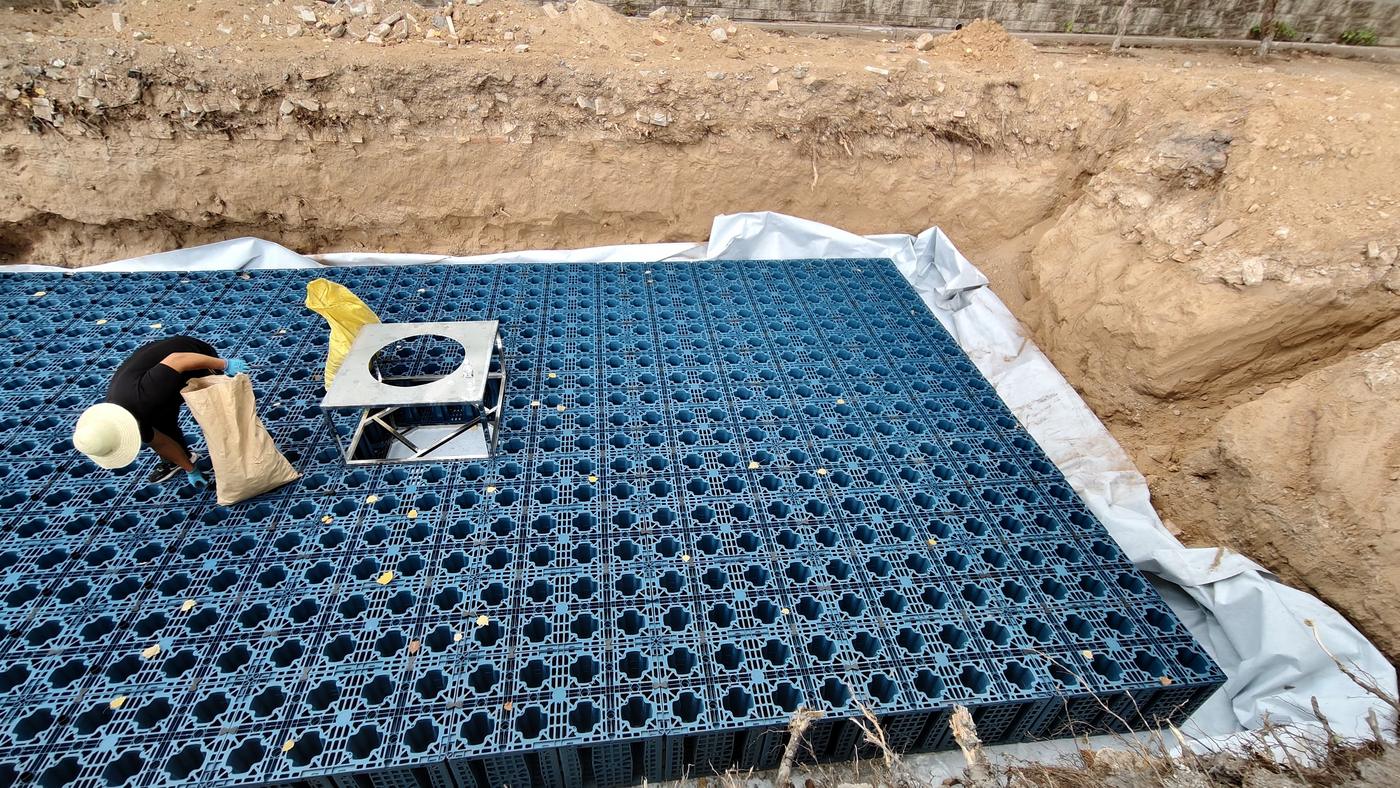

从上方查看模块拼装和检查口区域。模块数量、层数和排布不能只按50m³直接推算，最终应与确认图纸和供货清单一致。
防渗与包覆节点
现场照片能够看到基坑、保护层和池体外侧包覆施工过程。两布一膜的克重、膜厚、搭接和焊接要求必须按项目图纸、材料报验及施工方案核对，不能仅凭照片判断。模块池封闭前，应重点检查基层平整度、膜布完整性、转角保护、管口连接和检查口位置。
该图记录池体施工阶段，不代表隐蔽验收结论。进入下一道工序前，应保留材料、焊缝、接口和现场检查记录。
电气控制柜现场记录
现场资料包含雨水系统电气控制柜的柜内和面板照片。控制柜配置应跟随水泵数量、功率、液位信号、手自动控制和项目运行逻辑确定；不能根据柜体外观直接套用到其他项目。

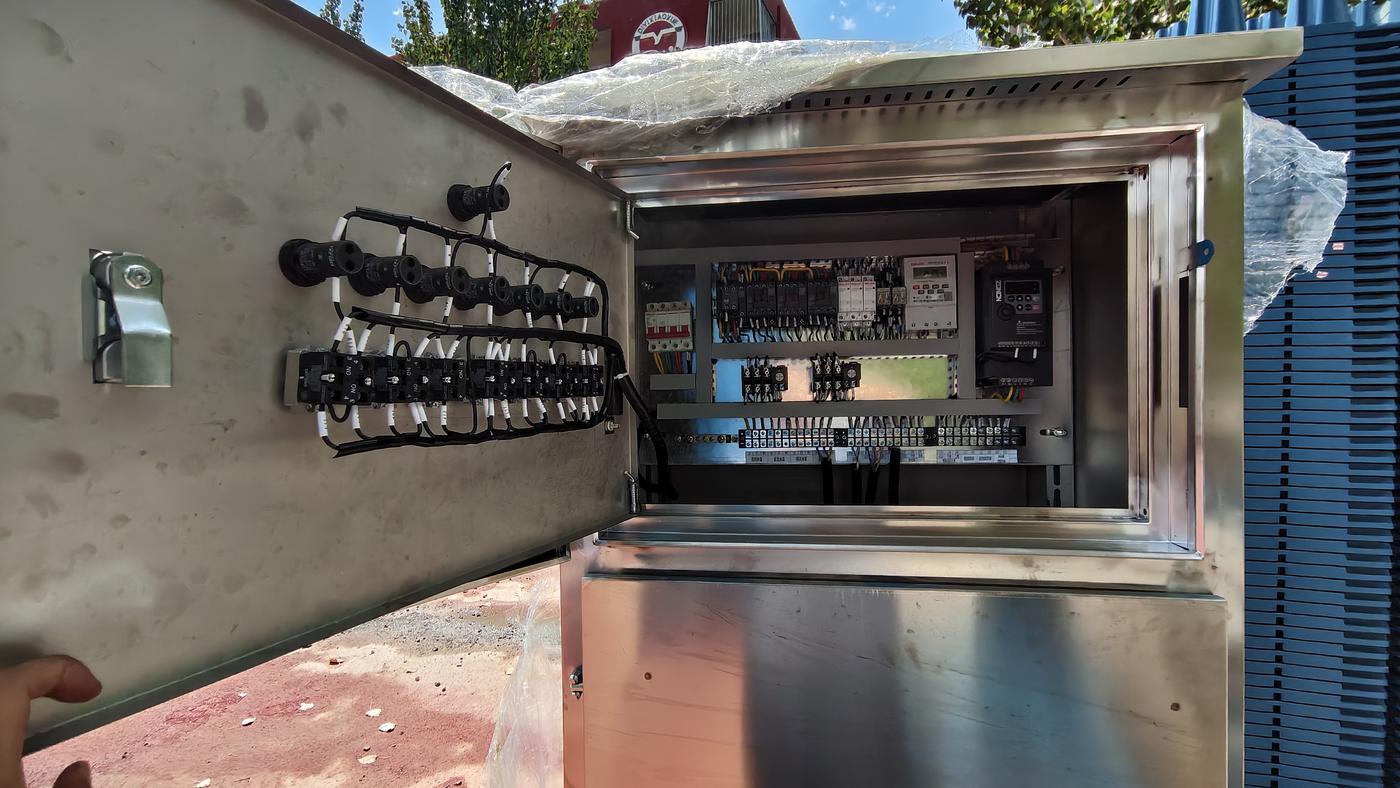

控制柜内部元件和接线现场记录。正式调试应结合电气图、设备铭牌、绝缘检查、液位信号和水泵运行方向逐项确认。

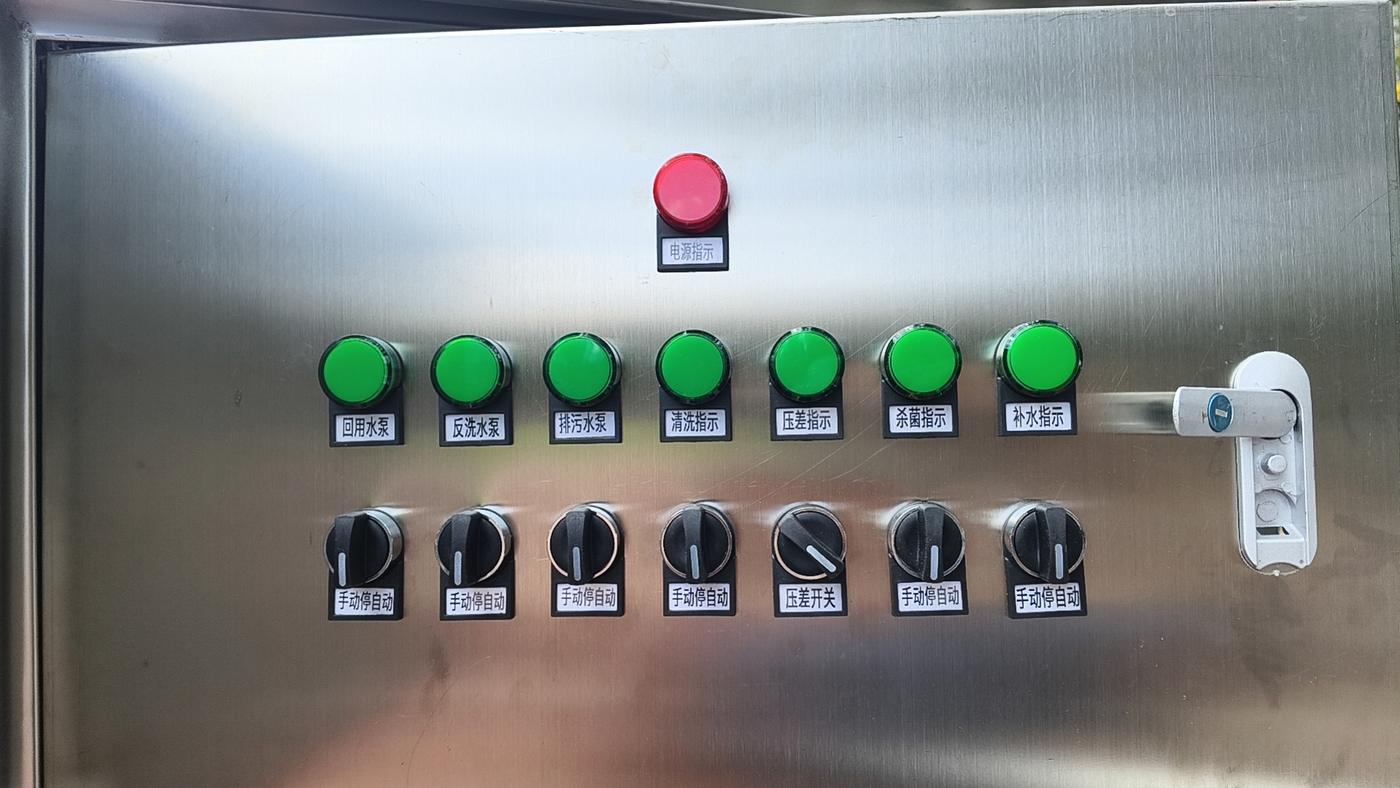

控制柜操作面板记录。按钮和回路名称以本项目配置为准，其他项目应按实际水路和设备清单重新设计。
地上智能雨水一体机
乌海项目采用地上智能雨水一体机，集成控制系统、自清洗过滤器和紫外线消毒功能。控制系统用于设备运行与联动控制，自清洗过滤器承担过滤和自动清洗，紫外线消毒用于后端消毒处理。具体流量、功率、控制逻辑和运行参数以本项目设备清单、图纸及调试记录为准。
50m³项目施工核对重点
- 先核对池体有效容积、参考尺寸、模块规格、层数和完整排布，避免只按名义容积下单；
- 确认基坑尺寸、基层处理、地下水、覆土厚度和池体上方用途，模块参数不能代替项目结构复核；
- 逐项核对进水、出水、溢流、检查口和设备连接标高，防止模块完成后接口无法调整；
- 包覆封闭前检查两布一膜、转角、管口和施工破损，并保留隐蔽过程照片；
- 控制柜、水泵、液位和后端处理设备按实际用途联动调试，不能照搬其他项目清单。
图纸与在线工具
本项目雨水池合并图纸已在官网下载中心公开，可查看乌海市海勃湾区第一小学50m³雨水收集系统图纸PDF。图纸用于项目资料核对，不替代其他项目的设计文件。
准备类似项目时，可先用雨水收集系统在线计算器输入省份、汇水面积或池体尺寸，免费预估模块、土工布、水泵和设备清单并生成报告。最终数量和配置仍以确认图纸、现场条件和合同为准。
继续查看：PP雨水收集模块规格与选型、雨水收集系统施工规范SOP、雨水收集池设备材料表核对和PP模块雨水收集工程案例索引。
项目资料边界
当前可公开核验范围为项目地点、50m³池体、10m×5m×1m参考尺寸、承重50T/m²的蓝色1000×500×250mm模块、地上智能雨水一体机及其控制、自清洗过滤和紫外线消毒功能、现场施工照片和已发布图纸。项目是否完工、验收结论、投入运行日期及各参建单位责任边界尚未在本页确认。
因此，本页面定位为真实施工过程记录，不作为竣工验收文件，也不承诺相同容量项目可以复制同一套模块排布和设备配置。
常见问题
这个项目已经完工并验收了吗？
当前公开资料只确认施工过程和图纸参数，未确认完工或验收结论。本页不将现场照片扩大解释为竣工证明。
50m³需要多少块1000×500×250mm模块？
不能只用50m³除以单块外形体积直接下单。还要核对池体完整排布、有效容积、检查口、管道接口和模块组合方式，最终以确认图纸和供货清单为准。
蓝色模块和其他颜色模块有什么区别？
颜色是外观和项目供货特征之一，不能单独证明原料、承重或使用性能。选型应核对规格、材料、检测报告、荷载条件和项目设计。
丘岳能否提供整套供货和安装？
丘岳可根据项目提供PP模块及雨水收集系统配套销售、安装和技术配合，也支持客户自行组织安装。具体含税、运输、安装、土建、设备和质保边界以正式报价单与合同为准。
