成功案例
CASE
北京通州档案馆项目是一座集档案保管、查阅利用、展览展示于一体的现代化公共建筑，总建筑面积约2.5万平方米。该项目按照海绵城市建设要求，配套建设了380立方米PP模块地下雨水收集系统，用于消防储备水源和绿化灌溉用水。项目克服了地下水位高、施工场地狭窄、周边环境噪音控制严格等困难，顺利完成施工并通过验收，成为北京市公共建筑雨水收集利用的示范项目。
1. 建筑功能特点
档案馆建筑对消防安全有特殊要求。根据相关消防设计规范，档案馆属于重要公共建筑，需要设置可靠的消防储备水源。项目消防设计要求地下消防水池有效容积不低于350m³，同时需满足室内外消防用水量和火灾延续时间的要求。此外，档案馆周边绿化面积约8000平方米，年绿化灌溉用水量约3000m³，需要稳定的水源保障。项目设计团队提出了"消防储备+雨水回用"的双重功能方案，采用PP模块蓄水池统一解决消防和绿化用水需求。
2. 场地条件分析
项目位于北京市通州区核心区域，周边为已建成的公共建筑和居民区。场地条件存在以下挑战：一是地下水位较高，常年地下水位在地面以下2.5~3.0米，丰水期可升至1.5~2.0米；二是可用场地有限，蓄水池只能布置在建筑北侧的狭长地带，可用宽度仅12米；三是施工噪音控制严格，周边居民区对施工噪音敏感，夜间禁止施工；四是工期紧张，蓄水池需要在主体结构封顶后3个月内完成。
1. 蓄水池方案比选
设计初期对比了三种蓄水方案：一是传统钢筋混凝土蓄水池，优点是结构刚度大、使用寿命长，缺点是施工周期长（至少60天）、占地面积大、现场湿作业多；二是玻璃钢成品水池，优点是安装快，缺点是单体容积受限、大容水池需拼接、长期耐久性不如混凝土；三是PP模块蓄水池，优点是模块化拼装施工快（可控制在20天内）、空间利用率高（蓄水率95%以上）、布局灵活，缺点是需要配合防渗膜使用。综合考虑场地条件、工期要求和功能需求，最终确定采用PP模块蓄水池方案。
2. 模块规格选择
蓄水池总容积380m³，净空尺寸为长19m×宽10m×高2.0m（含底部垫层和顶部保护层总开挖深度约2.8m）。选用1000×500×250mm规格PP模块，单个模块容积0.125m³，抗压强度45吨/m³。模块采用上下扣合拼装方式，形成5层结构（5×250mm=1250mm模块高度，底部和顶部各有约375mm的找平层和保护层）。蓄水池横向排列38列（38×500mm=19000mm），纵向排列8排（8×1000mm=8000mm），实际模块用量约1520个。
| 项目参数 | 设计值 |
|---|---|
| 蓄水池有效容积 | 380m³ |
| 净空尺寸（长×宽×高） | 19m × 10m × 2.0m |
| PP模块规格 | 1000×500×250mm（45T） |
| 模块层数 | 5层 |
| 模块总用量 | 约1520个 |
| 防渗膜规格 | HDPE 1.5mm双糙面 |
| 底部垫层 | C20混凝土 150mm + 中砂 50mm |
| 顶部覆土厚度 | 800mm（满足绿化种植要求） |
| 消防储备容积 | ≥350m³ |
| 绿化灌溉调节容积 | 30m³ |
1. 基坑开挖与降水
基坑开挖前先进行降水作业，沿基坑周边设置6口降水井，井深8m，采用潜水泵持续抽排地下水，将水位降至基底以下0.5m。基坑开挖采用分层开挖方式，每层深度不超过1.5m，边坡按1:0.75放坡。由于场地狭窄，开挖土方全部外运，运距约15公里。基底开挖至设计标高后进行地基验槽，确认地基承载力满足设计要求（不低于100kPa）。基底铺设150mm厚C20素混凝土垫层，表面抹平后铺设50mm厚中砂找平层。
2. 防渗膜铺设
垫层养护达到设计强度后，铺设HDPE防渗膜。防渗膜规格为1.5mm厚双糙面HDPE膜，采用全包方式铺设，底部、侧壁和顶部均覆盖。防渗膜搭接宽度不小于100mm，采用双轨热熔焊机焊接，焊缝宽度不小于15mm。焊接完成后对每条焊缝进行非破坏性检测（充气法），焊缝强度不低于母材强度的80%。管道穿越部位采用成品防渗套管，用法兰压紧密封。防渗膜铺设完成后进行外观检查，确认无破损、褶皱和空鼓。

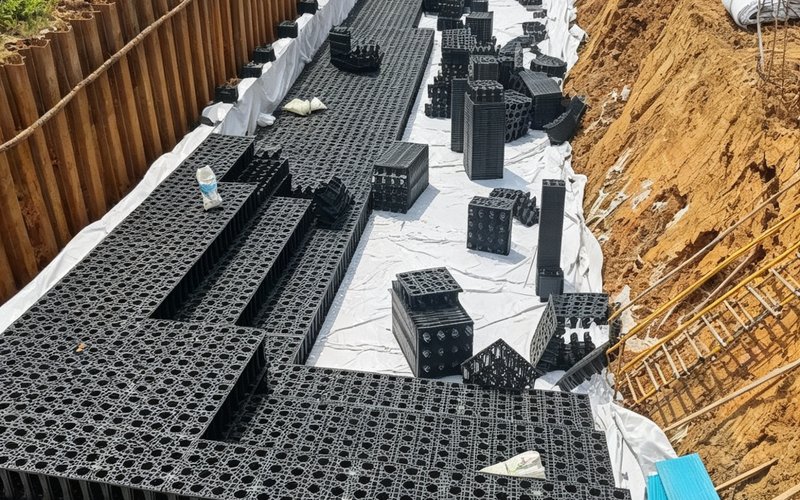

3. PP模块拼装
防渗膜验收合格后开始PP模块拼装。模块从蓄水池一角开始，沿长度方向逐列拼装。每个模块上下扣合、左右卡接，形成整体结构。拼装过程中注意模块方向一致，扣合到位，相邻模块之间的间隙不超过2mm。第一层（最底层）模块全部拼装完成后，检查平整度和整体尺寸，确认无误后拼装第二层。逐层向上拼装至第五层。模块拼装过程中同步安装进出水管接口和溢流管接口，管口位置严格按照设计图纸定位。整个模块拼装作业由8名工人协作完成，用时约5天。
4. 闭水试验与回填
模块拼装和管道连接完成后，对防渗膜进行二次焊接检查，合格后进行闭水试验。分三次注水至设计水位，观测72小时，水位下降值扣除蒸发量后小于允许渗水量，闭水试验合格。闭水试验合格后开始分层回填。回填采用中砂和素土交替回填方式，每层厚度不超过300mm，用水密法或机械夯实。模块顶部500mm范围内严禁使用重型机械碾压，采用人工夯实或小型振动碾。回填至设计标高后进行地面恢复和绿化种植。
1. 工程质量验收
项目一次性通过闭水试验，72小时渗水量为零（防渗膜焊接质量优良）。消防部门对消防蓄水容积进行了验收，实测有效容积382m³，满足350m³的设计要求。水务部门对雨水收集系统的进水、溢流、排污等功能进行了检查，各项功能正常。建设单位组织了竣工验收，工程质量评定为合格。整个蓄水池施工从基坑开挖到回填完成共用时45天，比传统混凝土蓄水池方案缩短工期约30天。
2. 运行效果
项目投入使用后运行效果良好。雨水收集系统年收集利用雨水约2500m³，基本满足档案馆周边绿化灌溉和道路冲洗用水需求。消防储备水源定期检测，水质清澈，满足消防用水标准。蓄水池上方地面绿化长势良好，无沉降和变形现象。项目运行数据表明，PP模块蓄水池在高水位地区的应用是安全可靠的，消防与雨水回用的双重功能方案具有推广价值。
Q1: 高水位地区建设PP模块蓄水池如何解决抗浮问题？
A: 高水位地区抗浮是PP模块蓄水池设计的关键问题。本项目采取了三项抗浮措施：一是增加顶部覆土厚度至800mm，利用覆土重量提供抗浮力；二是在蓄水池底板下方设置抗浮锚杆，锚杆间距2m×2m，锚入稳定土层不少于3m；三是施工期间保持降水运行，待覆土回填完成并达到设计强度后方可停止降水。运行期间蓄水池始终保持一定水位（不低于总容积的1/3），空池状态及时补水。通过以上综合措施，抗浮安全系数满足设计规范要求。
Q2: 档案馆消防蓄水池用PP模块安全吗？
A: PP模块蓄水池用于消防储备水源是安全可行的，但需要满足以下条件：一是模块抗压强度不低于设计荷载要求，本项目选用45吨/m³的模块，承载力满足消防车道荷载要求；二是防渗系统可靠，采用1.5mm厚HDPE膜双轨热熔焊接，确保长期不渗漏；三是进出水管道满足消防供水要求，出水管径和流速符合消防设计规范；四是定期维护检查，确保系统处于良好运行状态。PP模块蓄水池已在全国众多公共建筑消防项目中应用，技术成熟可靠。
Q3: 施工期间如何控制对周边居民的噪音影响？
A: 本项目周边为居民区，噪音控制是施工管理的重点。采取了以下措施：一是施工时间严格控制在早7点至晚7点，禁止夜间施工；二是基坑开挖选用低噪音液压破碎锤替代传统风镐，噪音降低约15dB；三是混凝土浇筑采用商品混凝土泵送方式，减少现场搅拌噪音；四是土方运输车辆禁止鸣笛，进出工地限速行驶；五是在靠近居民区一侧设置2.5m高隔音围挡。监测数据显示，施工期间场界噪音白天不超过65dB，满足建筑施工场界环境噪音排放标准要求。
