直接回答：雨水回用系统补水，先不要急着看控制柜能不能自动启停。清水池施工现场更应该先核对四件事：补水管和回用水管有没有分开，补水管口是不是从池体上部或顶部接入，管口与溢流边缘的空气间隙是否满足设计和现行规范要求，回用水管和取水口有没有做清楚的非饮用水标识。下面结合清水池施工照片，说明哪些内容可以从现场看，哪些必须回到图纸、标高和验收资料里确认。
清水池内的模块、防渗保护和检修口可以通过现场照片记录；补水管口高度、溢流边缘、室外积水标高和生活饮用水管道是否混接，仍要以设计图纸、现场测量和验收记录为准。本文不把照片中的池体、模块或管件直接认定为某一种最终补水做法。
一、从这组三张清水池照片，现场能先看出什么

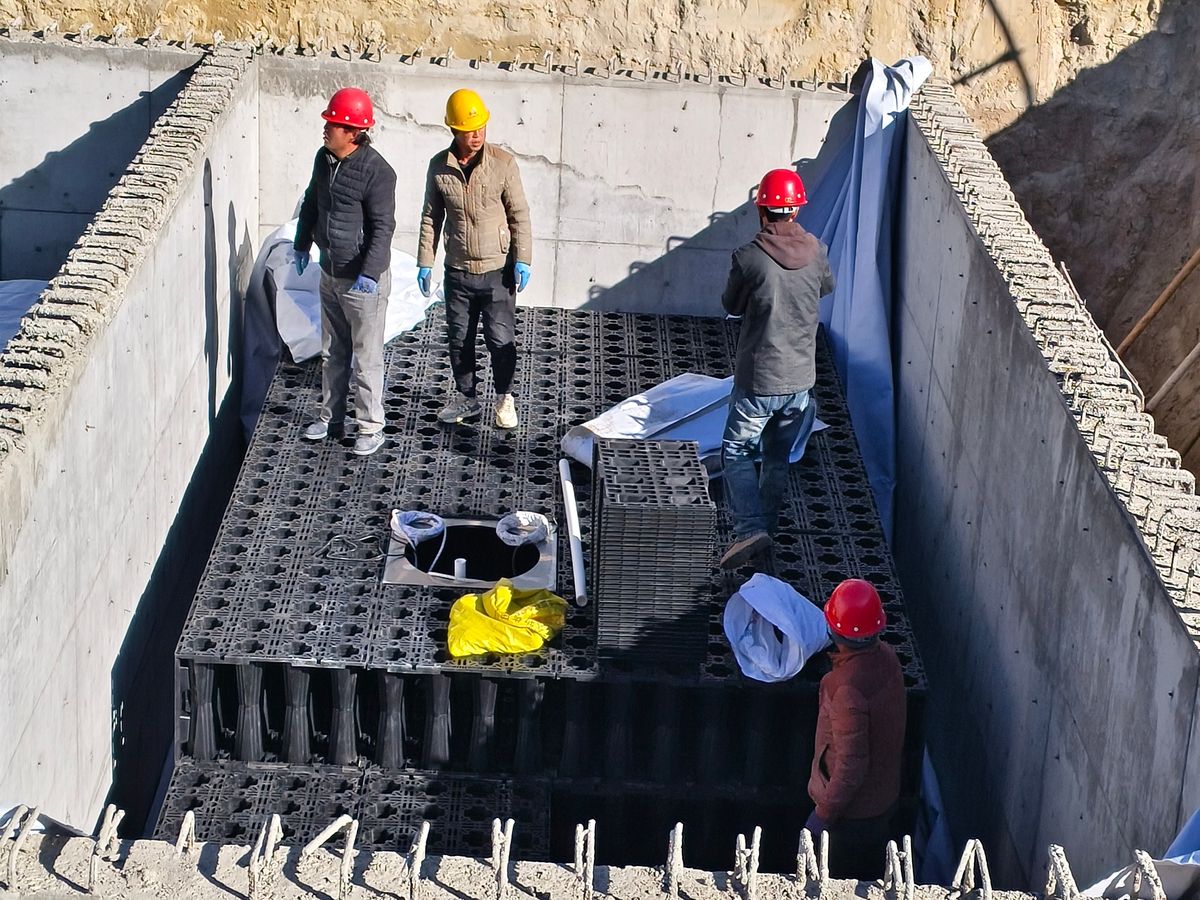

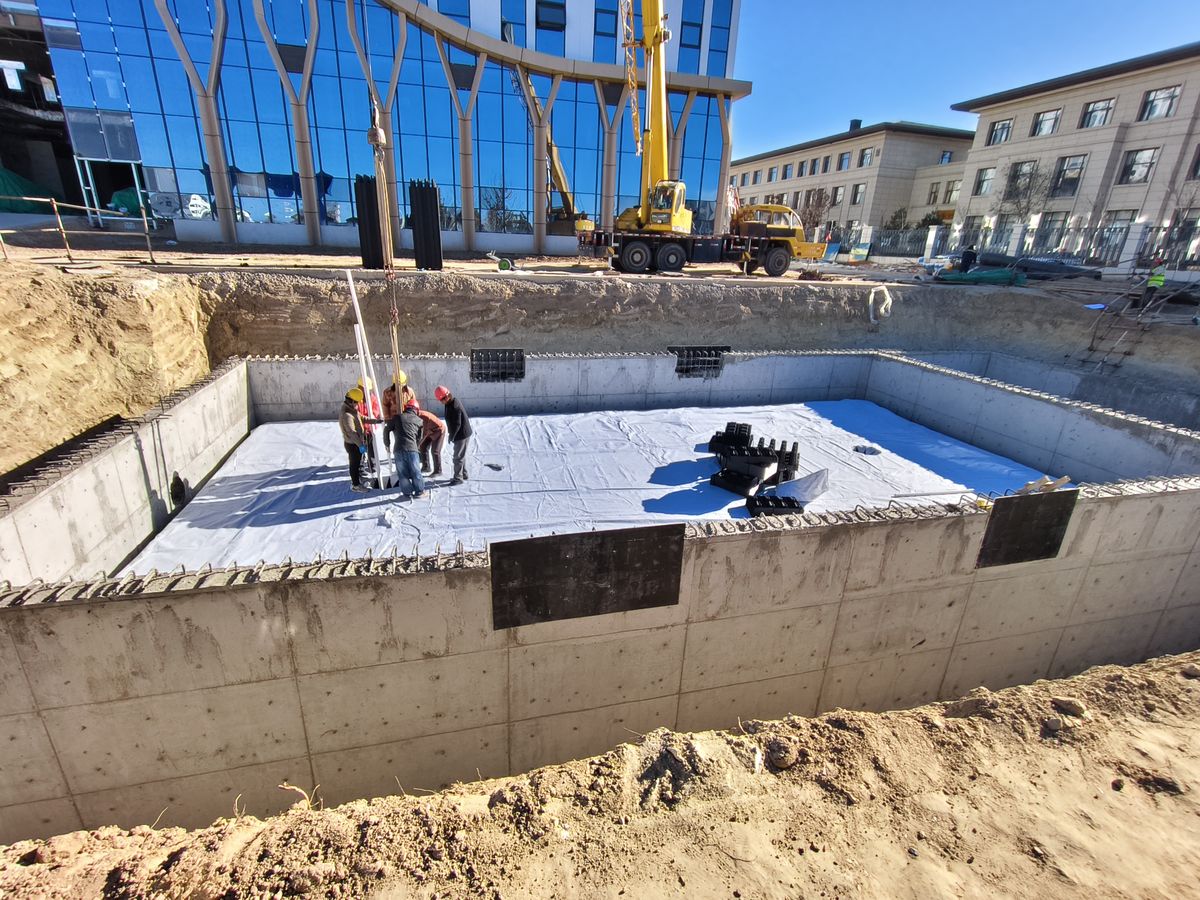

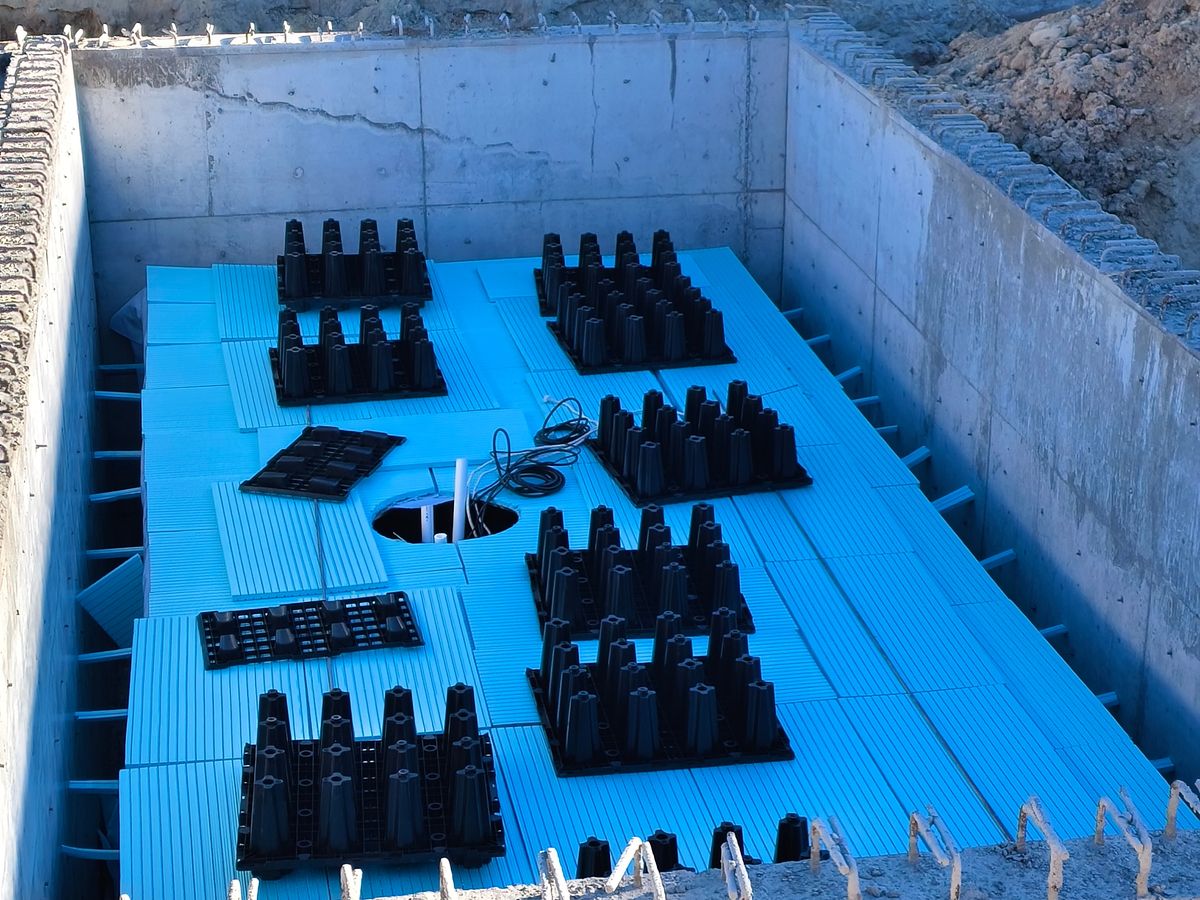

第一张照片可以看到人员在池体内进行模块施工，池壁、防渗材料、模块排布和中部接口位置都处在施工记录范围内。第二张是同一清水池的模块细部，能看到保护层、模块单元和预留口之间的施工关系。第三张从池外看整体作业面，能帮助核对池体周边完成面、机械作业和后续回填条件。
这些照片适合用于“施工过程留档”和“接口复核提示”，但不能单独证明补水管口已经满足空气间隙，也不能证明现场所有回用水管都已完成标识。照片中没有清楚显示最终补水口和标识的位置，因此文章只把它们作为清水池施工背景，不把未显示的内容写成已完成事实。
二、补水和回用水为什么要分开核对
回用雨水属于非生活饮用水。补水水源如果是生活饮用水，图纸和现场就不能只标一个“自动补水”设备，而要把水源、补水管、池体、溢流和回用水供水管之间的关系画清楚、做清楚。生活饮用水管道不能与回用雨水管道直接连接，防回流也不能被理解成“装一个阀门就完成”。
现场常见的误区是：控制柜有液位信号，就认为补水隔离已经完成；或者池体内有一根进水管，就把它当成最终补水节点。实际检查时，电气联动和实体管路是两条线，必须分别核对。
三、图纸和现场先对哪四个接口
| 核对位置 | 现场要看什么 | 资料要留下什么 |
|---|---|---|
| 池体上部或顶部 | 补水管是否从上部或顶部接入，管口与溢流边缘关系是否明确 | 节点图、标高标注和现场照片 |
| 补水管口 | 空气间隙是否同时按现行规范和项目设计核对，是否采用淹没式补水 | 实测记录、隐蔽验收记录和竣工图 |
| 室外池体周边 | 暴雨积水时补水管口是否可能被淹没，室外完成面是否已经确定 | 室外标高、排水组织和设计说明 |
| 回用水管网和取水点 | 非传统水源标识、禁止饮用标识和专用开启装置是否覆盖到位 | 管线标识记录、取水点照片和验收签字 |
四、空气间隙和室外管口怎么核
GB 55020-2021第3.2.8条对雨水回用水池补水提出了具体核对口径：补水管从水池上部或顶部接入，出水口最低点高出溢流边缘的空气间隙不应小于150mm，且不得小于进水管管径的2.5倍；补水管严禁采用淹没式浮球阀补水。现场检查时，150mm和2.5倍不是二选一，而是要同时纳入复核。
向室外雨水蓄水池补水，还要考虑暴雨积水工况。管口在晴天看起来高，并不代表室外地面形成积水后仍然安全。应把池体顶标高、室外完成面、排水方向和可能积水位置放在同一套图纸和现场记录里判断。
GB 50400-2016相关旧条文可以作为建筑与小区雨水控制及利用的技术参考，但其中部分条文的强制性条文属性已经变化。正式项目不能只引用网上旧节点图，应该以现行国家规范、项目所在地文件和设计单位确认的图纸为准。
五、防误接、误用、误饮不是只贴一张标签
回用水管网的标识要跟着管线和取水点走。可见组件和附属设施应设置非传统水源耐久标识，埋地或暗敷管道要有连续、可识别的耐久标识；取水接口处要有“禁止饮用”标识；公共场所和绿化取水点还要核对是否设置需要专用工具才能打开的装置。
验收时可以从取水点倒着追到设备和池体：先确认取水点是否容易被误用，再确认支管、立管、检查井和设备接口的标识是否连续，最后回到图纸核对是否存在与生活饮用水管道混接的可能。只看水泵房里的一小段管线，不能完成这项检查。
六、清水池施工阶段建议留下哪些记录
- 池体和模块施工照片：记录施工位置、接口和检修口，不把照片当作最终验收结论。
- 补水节点记录：拍摄管口、溢流边缘和相邻构造，补充测量日期、测量位置和标高关系。
- 管道分色和标识记录：覆盖设备间、检查井、埋地管线可识别位置及取水点。
- 隐蔽验收资料：把补水管、回用水管、套管、预留口和回填前状态与竣工图对应。
- 控制逻辑资料：记录液位、泵组和补水联动的接口关系，但不以控制逻辑替代实体隔离检查。
七、丘岳环保可以配合哪些工作
丘岳环保公开产品中包含雨水收集系统控制柜、液位联动、过滤和消毒等产品或功能信息。已有图纸的项目，可以先提供项目地区、回用用途、池体尺寸、补水水源和施工节点，沟通模块规格、容量核算、数量估算、管路接口和图纸表达。
清水池、补水阀、补水口装置以及调试范围是否纳入供货，要以项目图纸、合同和正式沟通结果为准。本文照片只用于说明清水池施工记录，不代表照片中未显示的补水节点已经完成或符合某一项目的验收结论。
常见问题
1. 现场有清水池照片，能不能直接判断补水口合格？
不能。照片可以记录池体、模块和施工阶段，补水口是否合适还要看管口标高、溢流边缘、室外完成面和图纸节点。
2. 有自动补水控制柜，就不需要检查空气间隙了吗？
不是。控制柜负责信号和设备联动，空气间隙、管口标高和管道隔离属于实体工程条件，仍需按图纸和现场逐项核对。
3. 空气间隙只要达到150mm就可以吗？
还要同时核对进水管管径2.5倍的条件，并结合项目设计和当地审查要求判断，不能只看一个数字。
4. 只在水泵房贴“非饮用水”标签够不够？
不够。标识应覆盖管网组件、暗敷或埋地管道的可识别位置以及取水接口，公共场所和绿化取水点还要核对专用开启装置。
5. 这组三张照片能当作其他项目的施工标准吗？
不能。照片只能说明该次拍摄所记录的施工状态，其他项目仍需结合池体结构、地勘、标高、用途、图纸和合同边界重新核定。
